Укладка плитки на теплый пол
Когда перед началом ремонта стоит вопрос о выборе материала, плитка − самый подходящий вариант для облицовки ванной комнаты.
Частая проблема санузла − грибки под силиконовым ковриком или попросту холодный пол. И то, и другое − не самые приятные аспекты вашей повседневной жизни. По санитарным нормам коврики в ванных комнатах вообще воспрещены, тем более, если речь идет об общественных санузлах (например, в номерах отелей или в душевых при бассейнах). Ступать же на холодную плитку после контрастного душа опасно для здоровья, да и просто неприятно: из-за разницы температур можно как минимум обойтись недельным насморком.
Укладка плитки на теплый пол избавит вас и от дискомфорта, и грибка в ванной станет поменьше.
Итак, по порядку.
Укладка теплого пола под плитку
Система «теплые полы» из класса дорогого ремонта уже давно перекочевала в класс общедоступного. По принципу отопления выделяют электрический и водяной пол. Электрический в свою очередь включает систему обогрева электропроводом, систему электрических матов и инфракрасные полы. Из перечисленных, последний вариант − самый эффективный. От укладки водяного пола лучше воздержаться: этот тип обогрева пола небезопасен и малоэффективен. Главное преимущество инфракрасного теплого пола в том, что его укладывать можно под любой материал напольного покрытия − как под керамическую плитку, так и под «капризный» ламинат. При выборе обратите внимание на предложения от таких производителей:
- Solar ville (Южная Корея);
- IFR (Россия);
- Caleo (Корея).
Товары этих марок соответствуют сочетанию «цена/качество» больше остальных.
В данном материале мы и рассмотрим принцип укладки пленочного теплого пола (электрический мат).
Для работы вам понадобятся:
- элементы пленочного пола;
- температурный датчик;
- термостат;
- острый нож;
- малярный скотч.
Ход работ:
Определяем зону монтажа пленки.

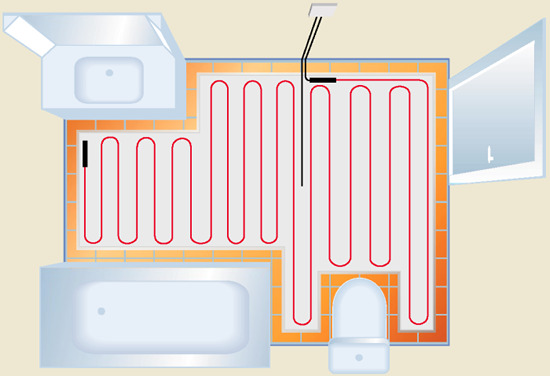

Рисунок 1 — Определяем зону монтажа пленки
Подготавливаем нагревательные элементы к укладке: разрезаем рулон пленки по пунктиру, не нарушая при этом целостности нагревательных элементов. На нагревательный элемент устанавливаем специальные контактные зажимы, а также термостат и датчик температуры, при этом отдельные элементы пола соединяя в единую цепь.

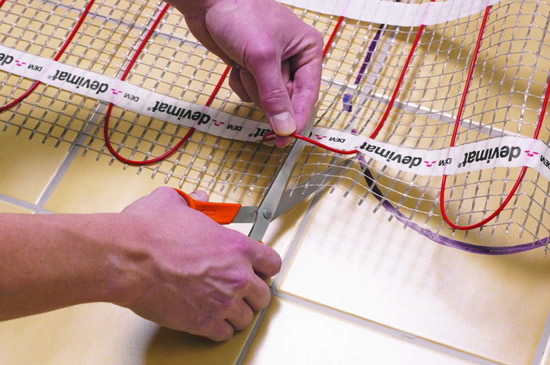

Фото 1 — Подготавливаем нагревательные элементы к укладке
Подготавливаем поверхность пола ванной комнаты. Основание очищаем от старого напольного покрытия и строительного мусора. Явные дефекты пола должны быть устранены. В случае с бетонным основанием − это затирка трещин, выравнивание углублений и т.д.
На очищенное основание наносится грунтующий препарат (можно использовать, например Sopro GD 749), после чего пол покрывают слоем эластичного клеевого раствора. Утеплитель на пол стелют, пока клеевой состав не застыл: поверхность можно закрыть изолирующими плитами (в ассортименте то же производителя обратите внимание на плиты Sopro FDP 558) или цельной теплоизоляционной пленкой. Такие меры предосторожности лишними не будут: пол станет только крепче надежней.
Этого будет достаточно для обеспечения не только надежности основания пола, но и показателей его теплоизоляции.
Нагревательные элементы пола выкладываются на подготовленное основание и фиксируются малярным скотчем. В термопленке выполняют два выреза:
- один − под контактным соединением;
- второй − под основным проводом питания.
Основной провод подключаем к термостату и производим пробный пуск системы. Тестирование работоспособности пола − обязательный этап. Перед заливкой стяжки важно убедиться в том, что вы не утрамбовываете в слой цемента брак.

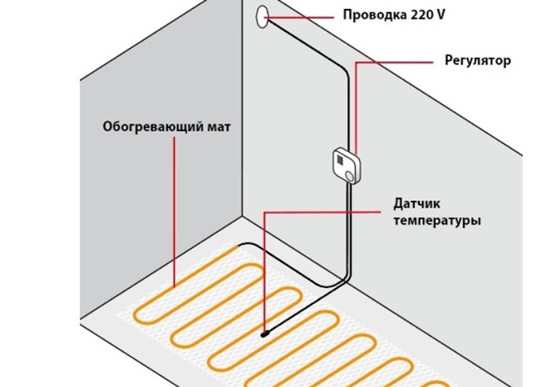

Рисунок 2 — Схема подключения системы теплого пола
Если система исправна, через пару минут вы сможете почувствовать тепло при поднесении руки к пленке. Если все работает исправно, отключаем термостат и продолжаем монтажные работы.
После слоя эластичной затирки или любого другого защитного покрытия шпаклевочного типа обязательно необходимо выполнить слой гидроизоляции. Как правило, одним слоем не ограничиваются и для надежности кладут два.
Теперь можно делать стяжку. Пленочный пол вначале покрывают неметаллической монтажной сеткой, а уже на неё тонким слоем наносят цементно-песчаную смесь. Если речь идет о работах не во влажных помещениях, стяжку можно заменить гипсоволоконным листом, крепящимся на дюбеля.
В результате выполненная работа должна выглядеть так:

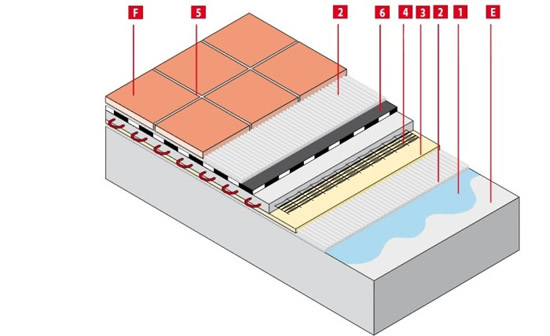

Рисунок 3 — Порядок укладки плитки на теплый пол: 1 — грунтующий препарат; 2 — эластичный, тонкослойный клеевой раствор; 3 — изолирующая плита или пленка; 4 — электрический нагревательный мат; 5 — широкая эластичная затирка; 6 — гидроизоляция как минимум в два слоя; Е — стяжка; F — плитки
Теплые полы, между прочим, могут быть не только дополнительным источником отопления, но и основным. Также вы можете укладывать маты не по всей площади помещения, а только в тех местах, где это больше всего необходимо. Так, в случае с ванной, обогревать пол под самой ванной смысла нет − там можно маты не укладывать.
На что стоит обратить внимание:
- Электрические маты могут применяться без ограничений только для облицовок поверхностей керамическими плитками и натуральным камнем; могут также применяться для покрытий из ПВХ, паркета и при ковровых покрытиях.
- Один регулятор должен обслуживать только 8 м² площади теплого пола. В другом случае необходимо встраивать защитное реле в цепь устанавливаемого регулятора.
- Подключать электрические маты должны только специалисты.
- При выборе пленочного пола ориентируйтесь на продукцию таких марок:
- Тhermo (Швеция)
- Теплолюкс (Украина)
- DEVI (Дания)
Укладка плитки на теплый пол
Плитка − материал благодарный, потому его можно спокойно укладывать на любой тип теплый полов, не опасаясь неприятных последствий. Технология укладки плитки на теплый пол ничем особенным от обычной облицовки плиткой не отличается.

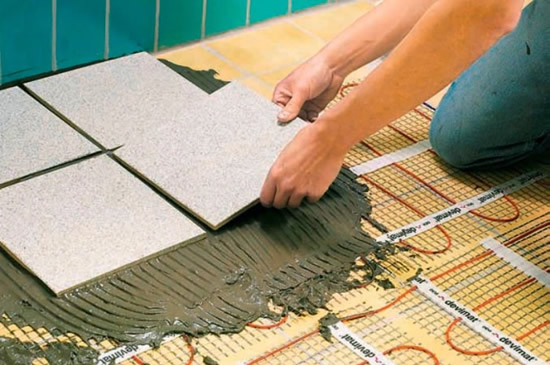

Фото 2 — Укладываем плитку на теплый пол
Для работы вам понадобится:
- плиточный клей для укладки на теплый пол
- затирка для плитки
- небольшой резиновый шпатель (затирка швов)
- зубчатый шпатель (нанесение раствора)
- крестики из пластмассы
- деревянная рейка
- уровень
Ход работ:
Клей разводят и наносят на участок пола в 70х70 см.
Клеевым составом также покрывают и плитку, пользуясь зубчатым шпателем.

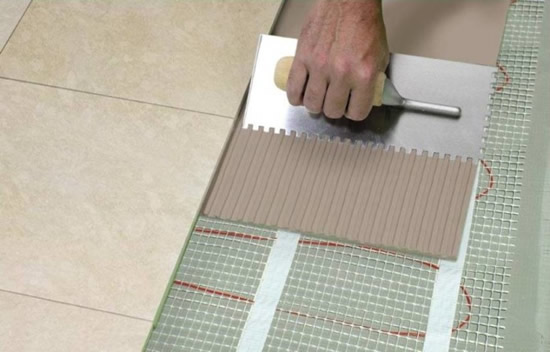

Фото 3 — Нанесение клеевого состава под плитку
Плитку аккуратно укладывают на пол, слегка прижимая её (надавливанием посредине плитки). Следите за ровностью кладки.
Для выравнивания швов между плитками устанавливайте пластмассовые крестики (размер крестика должен соответствовать размеру необходимого межплиточного шва) из расчета один крестик на каждые стыкующиеся 4 плитки.

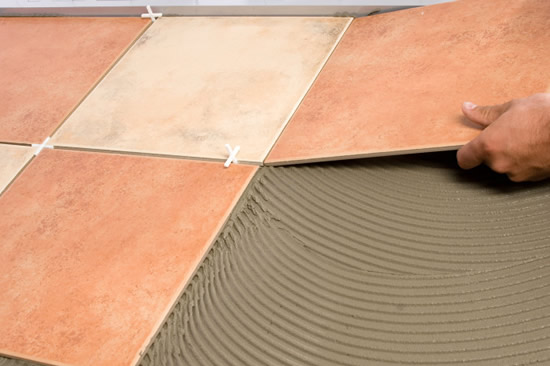

Фото 4 — Устанавливаем пластмассовые крестики
После проверки ровности укладки (используйте уровень и деревянную рейку для определения) крестики удаляются. Будьте аккуратны: клеевой состав при задержке этих работ может застыть и кривизну выровнять без демонтажа покрытия будет невозможно. Как, впрочем, и невозможным будет удаление крестиков.
Фото 5 — Уровнем проверяем ровности укладки
По свежему плиточному покрытию не ходят и не подвергают его другим нагрузкам на протяжении минимум одного дня.
После высыхания клеевой основы и прочной фиксации плитки на полу приступают к затирке швов. Затирочная паста должна полностью заполнять швы между плитками. Не бойтесь положить больше нужного − излишки затирки после высыхания можно легко удалить (нож, смывка).
Внимание! Систему теплый пол до полного завершения плиточных работ включать нельзя! Время, необходимое для полного застывания конструкции в ванной в среднем составляет порядка 3-х недель!
Также следите за тем, чтобы провод датчика терморегулятора системы теплый пол находился на поверхности стяжки непосредственно под плиточным покрытием!
Некоторые мастера перед укладкой плитки стяжку покрывают слоем грунтовки. При подборе качественного клеевого состава для керамической плитки эта часть работ не является обязательной.
Учтите, что пол перед любым из приведенных выше видов работ должен быть выровнен (проверяется водяным или лазерным уровнем)!
Выбор мата для теплого пола
В этом вопросе лучше советоваться со специалистом, но вот базовые данные о продукции упомянутых производителей.
- THERMO;
Компания предлагает воспользоваться специальными матами для влажных помещений. Все маты фирмы Thermo двухжильные экранированные.

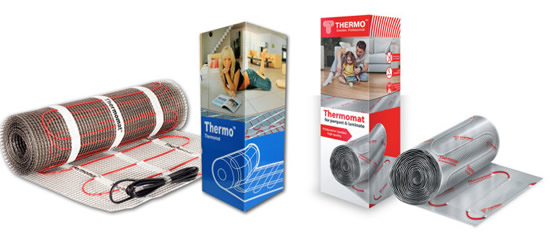

Фото 6 — Маты фирмы Thermo двухжильные экранированные
Толщина мата: 2,8 мм. Таким образом, пол в ванной поднимется не более чем на 1,5 см (без учета укладки плитки). Это сверхтонкие теплые полы. Производитель выпускает маты мощностью от 180 до 1 460 В/м, длиной от 2 до 16 м и площадью от 1 до 8 м². Цена мата, соответственно, изменяется от 140 до 400 у.е.
Страна-производитель: Швеция.
- ТЕПЛОЛЮКС;
Это также двухжильный тонкий мат для обогрева полов (общее назначение).
Производитель выпускает маты стандартной ширины − 50 см. Мощность продукции колеблется от 130 до 1 895 Вт/м, длина − от 2 до 27 м, площадь от 1 до 13,5 м². Цена материала варьируется в пределах от 90 до 380 у.е.
Страна-производитель: Украина.
- DEVI;
Компания DEVI специализируется на выпуске теплых полов и систем отопления. В каталоге продукции компании можно найти не только сами нагревающие элементы пола, но и все необходимые комплектующие к ним.
Электрический мат от DEVI − это экранированный двухжильный мат.
Производитель, работая на широкий рынок потребителей, выпускает продукцию не только для стандартного напряжения в 220 В, но и для 230-вольтных систем.
Мощность нагрева составляет от 69 до 1 647 Вт/м, длина мата − от 1 до 24 м, площадь от 0,5 до 12 м. Цена колеблется в пределах 140-630 у.е.
Страна-производитель: Дания.
Гарантия службы таких матов в среднем составляет от 20 до 50 лет. Однако учитывайте, что гарантийный срок распространяется только на отдельные элементы теплого пола, а не всю конструкцию целиком.
Мощность мата напрямую зависит от площади отопления. Так, например, для того, чтобы прогреть пол в ванной площадью в 2 м² (учитывайте, что нагревающий элемент под самой ванной располагаться не будет), нам понадобится мат мощностью до 170 Вт/м.
При выборе комплектующих к выбранному материалу обогрева, покупать лучше продукцию одного и того же производителя. Терморегуляторы могут стоить от 35-40 у.е.
Стоимость содержания теплого пола
С учетом того, что пол с подогревом включать вы будете в среднем по 4-5 часов в день, избегая излишнего отопления на протяжении суток, получим:
2 м² х 170 Вт/м х 4 (5) ч ≈ 2, 3 руб/сутки.
Стоимость работ по укладке теплого пола:
Киев: 40-80 грн. за кв.м. в зависимости от мастера
Москва: 600-900 р. за кв.м. в зависимости от мастера
Стоимость работ по укладке плитки на теплый пол:
Тариф не отличается от обычной укладки плитки на пол и составляет:
Киев: 50-100 грн за кв.м. в зависимости от уровня мастера
Москва: 500-900 р. за кв. м. в зависимости от уровня мастера.
