Как сделать шезлонг своими руками
Такой перевозимый на маленьких колесиках деревянный шезлонг делают с помощью циркулярной пилы с диском толщиной 20 мм, которым выполняют выборку древесины для соединений в полдерева и фальцев (фото 1), а также пазов (фото 2). Отверстия для крепления деталей шезлонга сверлят комбинированным сверлом (фото 3), которое сразу позволяет получить раззенкованное отверстие под шуруп.

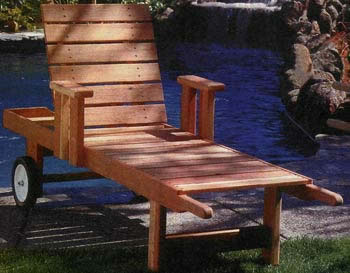

Шезлонг своими руками
Ручки А шезлонга (см. перечень деталей и рис.1) выпиливают ленточной пилой по наклеенному на заготовку шаблону (фото 4). Этот же способ применяют при изготовлении планок L крестовины шезлонга — наклеивают на них липкой лентой шаблон (фото 5) и по нему формируют острие. Перемычку М крестовины крепят к планкам шурупами длиной 42 мм, для чего планки ставят на верстак так, чтобы острия полностью прилегали к поверхности и были заподлицо с перемычкой. Через отверстия в планках сверлят вспомогательные отверстия в перемычке и скрепляют их (фото 6).
В задней накладке N посередине верхнего ребра выпиливают выкружку для руки, чтобы поднять спинку, когда она находится в нижнем положении. Циркулем чертят дугу по R=125 мм с отрезком радиуса г=32 мм (фото 7) и выпиливают выкружку на ленточной пиле. На расстоянии 20 мм от нижнего ребра задней накладки с одинаковым шагом комбинированным сверлом делают вспомогательные отверстия с цековками для деревянных пробок (фото 8).
Выборка на циркулярной пиле шипов, боковых фальцев…
… и пазов с помощью пильного диска толщиной 20 мм.
Применение комбинированного сверла для получения отверстий под шурупы.
Выпиливание по шаблону ручек лежака и…
… планок крестовины.
Сборка планок и перемычки крестовины.
Разметка выкружки на задней накладке.
Расположение шурупов на задней накладке.
Рис. 1. Детали шезлонга
Передние ребра опор G подлокотников и все ребра самих подлокотников F скругляют фрезой по R=12 мм. Каждую опору подлокотника крепят к боковине шурупами длиной 42 мм.
В обоих ограничительных блоках К лежака с одинаковым шагом сверлят вспомогательные отверстия (фото 9). После этого крепят ограничительные блоки к средней перемычке J лежака шурупами длиной 42 мм.
Согласно рис.2 крепят две задние ножки Е к средней опоре лежака шурупами длиной 42 мм и к внутренним ребрам боковин А шурупами длиной 64 мм. После этого передние ножки D крепят к внутренним ребрам боковин шурупами длиной 64 мм и перемычку передних ножек С — к ножкам шурупами длиной 42 мм.
Ось W Ø12 мм из нержавеющей стали необходима для вращения спинки. Ее пропускают (фото 10) через обе опоры Н спинки, установленные на расстоянии 75 мм от боковин.
Список деталей и материалов
Поз. |
Наименование деталей |
Количество |
Материал |
Размеры, мм |
A | Боковины-ручки | 2 | Сосна | 38х89х2133 |
B | Планки лежака | 18 | — | 20х89х558 |
C | Перемычки передних ножек | 1 | — | 38х89х482 |
D | Передние ножки | 2 | — | 38х89х406 |
E | Задние ножки | 2 | — | 38х139х343 |
F | Подлокотники | 2 | — | 38х89х305 |
G | Опоры подлокотников | 4 | — | 38х89х305 |
H | Опоры спинки | 2 | — | 38х70х698 |
I | Планки спинки | 7 | — | 20х89х520 |
J | Средняя перемычка лежака | 1 | — | 38х139х482 |
K | Ограничит. Блоки лежака | 2 | — | 38х38х482 |
L | Планки крестовины | 2 | — | 38х38х432 |
M | Перемычка крестовины | 1 | — | 38х38х222 |
N | Задняя накладка | 1 | — | 20х89х596 |
O | Накладка оси | 1 | — | 38х38х482 |
P | Задняя перемычка лежака | 1 | — | 38х89х520 |
Дополнительно для складывающейся крестовины требуются: болты М10х100 с гайками (2 шт.), шайбы Ø25 (4 шт.), шайбы Ø38 (2 шт.), шайбы Гровера Ø17 (2 шт.) и шайбы для оси Ø38 (4 шт.); резьбовая шпилька М 12×900 с гайками (1 компл.); ось W из нержавейки Ø12×500; шурупы для дерева для внешних работ длиной 42 и 64 мм; двухсторонняя липкая лента; деревянные пробки; колеса Ø250 мм (2 шт.). |
Планки В в передней части шезлонга, начиная от ручек, раскладывают на боковинах через прокладки толщиной 12 мм и крепят шурупами длиной 42 мм.
Прижимают каждую планку спинки к ее опорам заподлицо с их торцами. Поднимают опоры спинки вверх и проверяют зазор между боковинами и планкой. Крепят планки к боковинам с таким же зазором в 12 мм между ними шурупами длиной 42 мм, а крестовины к опорам спинки — болтами М 10×100 с гайками, шайбами Ø25 и 38 мм и шайбами Гровера, пропущенными через отверстия Ø10 мм (фото 11).
Согласно рис. 2 размечают установку опор подлокотников и крепят их на место шурупами длиной 64 мм: сначала — ближайшую к спинке, а затем откладывают 89 мм и крепят другую опору.
Заднюю перемычку Р лежака крепят к боковинам двумя шурупами длиной 64 мм и проверяют, чтобы ее нижнее ребро было заподлицо с нижним ребром боковин, а боковые ребра перемычки были заподлицо с торцами боковин.
Вставляют ось через отверстия и над ней крепят накладку оси шурупами длиной 64 мм. Затем вставляют эту ось через отверстия в задних ножках и между задней ножкой и колесом надевают шайбу Ø38 мм. Другую шайбу надевают снаружи колеса. Затягивают гайки (фото 12), определяют окончательную длину оси и отпиливают ее.
В заключение шезлонг покрывают водостойким лаком.
Разметка отверстий на ограничительных блоках лежака.
Опоры спинки.
Сборка крестовины.
Сборка колес.

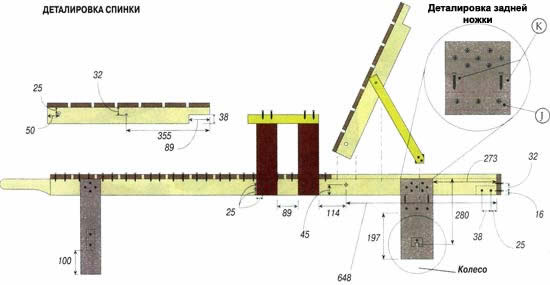

Рис.2. Вид шезлонга сбоку
В конце концов вы получаете замечательный, удобный и уютный шезлонг своими руками. Успехов!
