Винтовые сваи своими руками — этапы изготовления
Современные технологии быстро входят в нашу жизнь и становятся неотъемлемой ее частью. Еще каких-то 60 лет назад винтовыми сваями пользовались только военные и геологи — любители труднодоступных мест.
На сегодняшний день винтовые сваи позволяют возводить любые конструкции в местах со сложным, болотистым и даже водянистым грунтом и рельеф территории не имеет значения.
Заводов изготовителей огромное количество по всему миру, но прогресс не стоит на месте и конечно, человек хочет сам освоить изготовление винтовых свай.

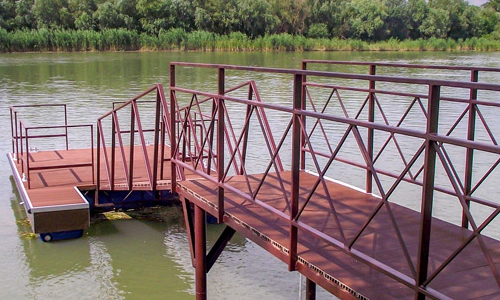

Фото 1 — Причал на винтовых сваях
Хотите построить такой причал своими руками? Тем более что в этом нет ничего сложного. Вам понадобится: немного терпения, знаний и денег.
Кстати о деньгах. Самым главным преимуществом изготовления винтовых свай своими руками является именно экономия средств. Фундамент обойдется приблизительно на 40% дешевле, чем купленный на заводе. А может вам больше нравится вот такой пирс, как на следующем фото?

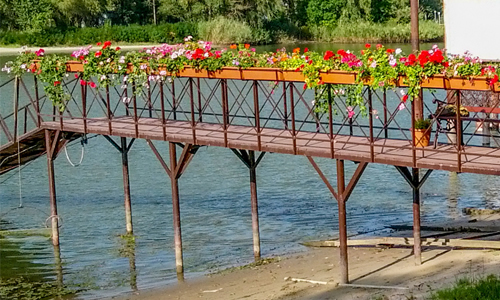

Фото 2 — Оригинальный пирс своими руками
Что же такое винтовая свая?
Это полая металлическая труба, обработанная антикоррозийным составом с приваренным или литым острым наконечником и приваренными или литыми лопастями. Монтируется каждая единица очень просто. Ее необходимо закрутить в землю подобно большому винту.
Этапы изготовления
Специалисты рекомендуют возводить на самодельных сваях небольшие и относительно легкие строения, например:
- гараж;
- беседка;
- веранда;
- мостик;
- пирс;
- причал;
- банька;
- забор;
- деревянный каркасный домик.
Чтобы сделать сваи самостоятельно вам понадобится:
- чертеж, который можно найти в интернете;
- инструмент (сварочный аппарат, болгарка, ножницы по металлу);
- новые трубы необходимого диаметра;
- металл для лопастей и конусных наконечников;
- высококачественное антикоррозийное покрытие;
- водостойкая краска.

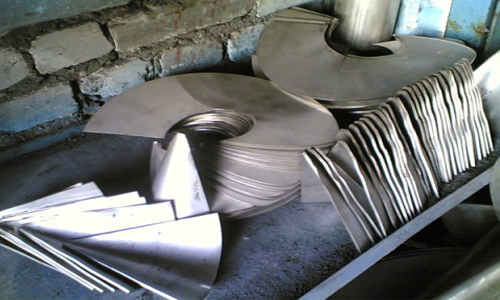

Фото 3 — Подготовка деталей для изготовления свай
К трубам привариваем наконечники и лопасти. Все швы обрабатываем наждачной бумагой до блеска и покрываем водостойкой химией в несколько слоев. Чем добросовестнее выполнены швы и чем качественнее антикоррозийное покрытие, тем дольше прослужит ваша свая. В верхней части ствола делаем отверстие для лома, который будет исполнять роль рычага и облегчит вкручивание. По окончанию монтажа труба с отверстием срезается болгаркой.
Все размеры должны совпадать, ведь от того на сколько будет ровным фундамент, зависит прочность и долговечность вашего строения.

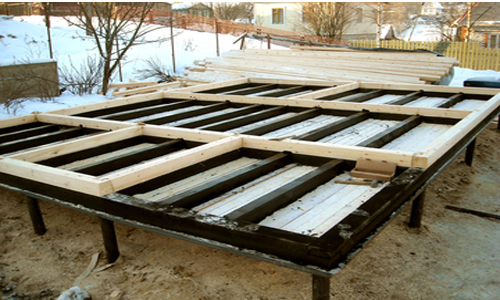

Фото 4 — Готовый фундамент из винтовых свай для баньки своими руками
Но можно пойти и более легким путем, обратившись на любое производство, где вам помогут рассчитать свайно-винтовой фундамент и заказать там одну сваю, которую порекомендуют профессионалы, а остальные сделать по ее подобию.
Вкручивание винтовых свай
Сама технология абсолютно несложная. Позовите парочку друзей и вы справитесь за один день.
Начать надо с того, что с помощью колышков разметить места, где будут стоять сваи. Затем проверить по чертежу ровность углов и совпадение всех расстояний.

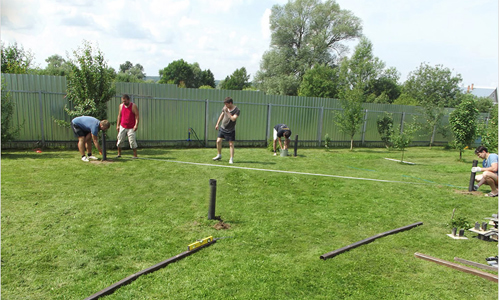

Фото 5 — Проведение разметки
Вставьте в заранее приготовленное отверстие лом и, прикладывая небольшие усилия, производите вкручивание винтовых свай. На каждую в среднем уходит от 10 до 20 минут. Уровнем проверяйте, насколько ровно свая входит в землю. Максимально допустимое отклонение два градуса.
Все сваи должны быть одинаковой длины над землей. Для этого измерьте каждую и отпилите излишки болгаркой. Для того чтобы фундамент был более прочным в сваи можно залить раствор бетона и поверх каждой приварить оголовок толщиной 8-10 мм, а шириной на несколько сантиметров больше самой сваи.
Инструмент для закручивания винтовых свай
Если вы строите небольшую конструкцию, и диаметр ваших свай не превышает 108 мм, то для ручной установки понадобится следующий инструмент:
- уровень для контроля отклонений;
- лом или металлическая труба, которая послужит рычагом;
- болгарка для выравнивания фундамента по высоте;
- сварочный аппарат для приварки оголовков и обвязки (если она запланирована).
Выбирая место для строительства любого объекта на винтовых сваях в первую очередь необходимо убедиться, что на участке нет подземных коммуникаций, ведь глубина закручивания самой маленькой винтовой сваи диаметром 57 мм составляет 1,5 метра. Чем больше сваи, тем глубже они устанавливаются.
Специальная техника для установки свайного фундамента
Монтаж винтовых свай можно производить не только вручную. Существует различная техника, которая ускорит и облегчит процесс.
Для изготовления фундамента под небольшие строения ручной машиной вы справитесь за два часа. Если же возводится более массивная конструкция, то можно воспользоваться мотобуром, ямобуром или экскаватором. При этом технику покупать не обязательно, ее можно взять в аренду.
Каждая машина имеет специальный механизм, который состоит из неподвижной части, вращающейся рамы и специального редуктора, который преобразует крутящий момент. Приспособление, вкручивающее сваи в землю, может управляться вручную, гидравлически или механически. Спецтехника еще удобна тем, что:
- своим ходом может добраться до стройплощадки по бездорожью, болотистой и глинистой местности со сложным рельефом;
- обеспечит быструю и качественную установку свай даже очень большого диаметра благодаря специальным переходникам и механизмам;
- безотказно работает при низкой температуре.
Стоимость винтовых свай
Если покупать сваи у известных производителей, то цена за одну штуку самого маленького диаметра 57 мм составит минимум 15 гривен, а если сделать ее самостоятельно на даче из подручных средств, то и обойдется она от 3 до 5 гривен.
