Виды винтовых свай
Любое строение можно условно разделить на три части: фундамент, коробку и крышу. Крыша защищает здание от непогоды и бывает самых различных форм. Коробка, то есть сам дом (стены, перекрытия, перегородки) тоже играют важную роль и оказывают ограждающий эффект. Но главным элементом в строительстве является фундамент, потому что именно он должен выдержать вес крыши, стен, мебели, людей и многочисленных предметов, которые обязательно в нем появятся, пусть даже и со временем.

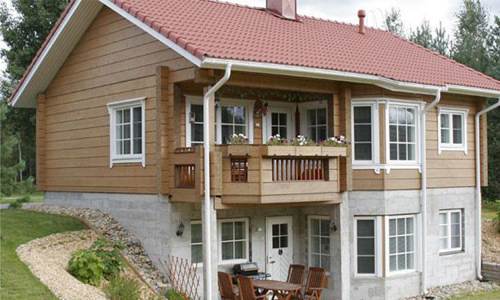

Фото 1 – Скромный домик на сложном, рельефном грунте со свайно-винтовым фундаментом
Что такое винтовая свая?
Это изделие представляет собой металлическую трубу с наконечником конусного типа, острым литым или специального квадратного сечения, приваренной лопастью в нижней части и оголовком наверху. Диаметр и длина свай бывают самые разнообразные. Выбор зависит от веса конструкции и грунта, в который они вкручиваются подобно огромным винтам. Виды винтовых свай имеют следующую классификацию:
- литые сваи изготавливаются на специальных заводах и состоят из трубы, готового наконечника и литой лопасти;
- сварные сваи представляют собой высококачественные изделия из металлической трубы с приваренными лопастями;
- комбинированные сваи состоят из лопасти и конуса и характеризуются повышенной надежностью, так как выдерживают вес до 50 тонн.

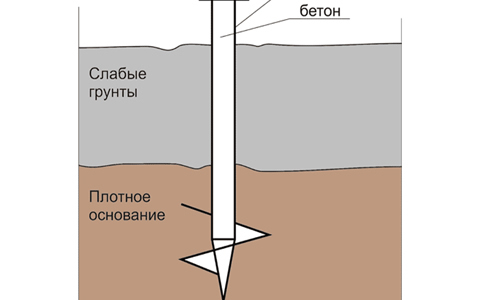

Рисунок 1 – Образец классической сваи
Винтовые сваи широко используются в строительстве по следующим причинам:
- фундамент стоит значительно дешевле традиционных — ленточных или монолитных;
- быстро устанавливается и не требует времени на усадку;
- нет необходимости в расчистке и подготовке грунта;
- позволяет возводить дома и другие малоэтажные строения в местах с глиняной, болотистой и даже водянистой почвой;
- правильный выбор свай из высококачественных материалов со специальными антикоррозийными покрытиями, точный расчет и монтаж гарантируют длительный срок службы фундамента – 100 и более лет.
Типы и размеры
Диаметр 133 мм
Винтовая свая диаметром 133 мм выдерживает нагрузку от 9 до 14 тонн и изготавливается из нержавеющей стали или оцинкованной трубы. Сочетание прочного материала с толщиной стенок 5 мм и увеличенного диаметра лопасти до 350 мм позволяют устанавливать на данный фундамент относительно тяжелые дома из кирпича, газобетона, пеноблоков или керамзита. Строительный элемент можно использовать в сочетании с менее мощными сваями, что, несомненно, отразится на стоимости, понизив расходы.

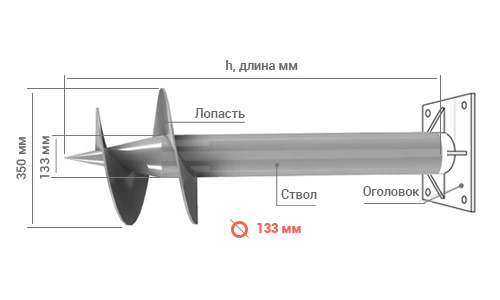

Рисунок 2 – Винтовая свая диаметром 133 мм
На винтовые сваи устанавливают не только дома, но и другие конструкции, например:
- заборы;
- пристройки;
- беседки;
- гаражи;
- теплицы;
- бани;
- рекламные щиты и указатели;
- пирсы, мосты, причалы.

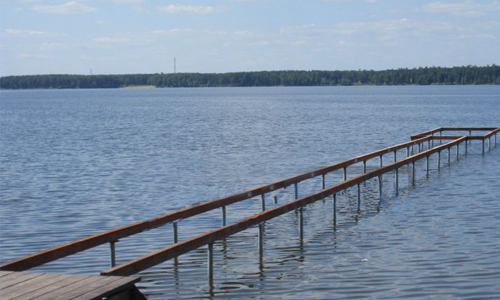

Фото 2 – Фундамент для причала из винтовых свай
Диаметр 76 мм
Винтовая свая диаметром 76 мм предназначена для постройки относительно легких конструкций, вес которых не должен превышать 3 тонны. Это могут быть заборы, сараи, хозблоки, детские площадки или легкие беседки. Толщина стенки ствола обычно составляет 3,5 мм, лопасти 4 мм, а диаметр лопасти 200 мм.

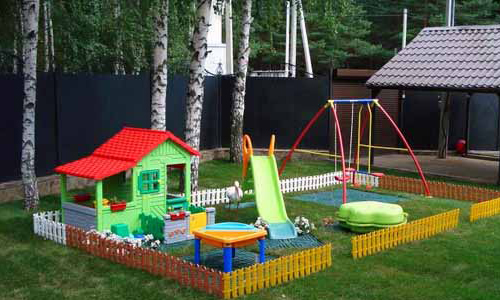

Фото 3 – Детская игровая площадка на винтовых сваях
Диаметр 219 мм
Винтовые сваи диаметром 219 мм используют для строительства зданий и разнообразных конструкций очень высокой степени надежности, которые могут иметь большую парусность, например огромные рекламно-информационные щиты. Так же являются эффективными для возведения строений с незапланированными нагрузками, например вертолетные площадки или мосты для грузового транспорта. Фундамент выдержит нагрузку 2-3 этажного дома из кирпича или водокачку с огромным резервуаром для жидкости. Толщина стенки ствола и лопасти такой сваи составляет 8 мм. Диаметр лопасти не менее 550 см, а несущая способность одной сваи до 20 тонн.

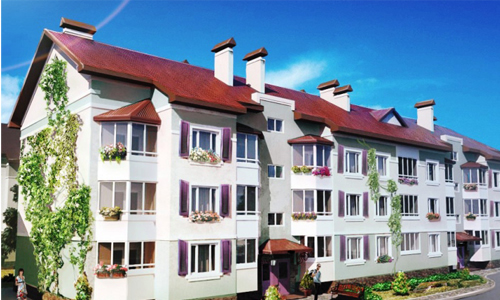

Фото 4 – Трехэтажный дом на винтовых сваях диаметром 219 мм
Диаметр 325 мм
Это очень надежная свая, которая редко используется в строительстве жилых комплексов, а применяется для объектов с повышенными требованиями по нагрузке. На фундаменте из винтовых металлических свай диаметром 325 мм возводят автомобильные и железнодорожные мосты, опоры для кран-балок, пристани и всевозможные платформы, как в воде, так и на берегу. Толщина стенки ствола данного гиганта составляет 10 мм, лопасти 8 мм с диаметром не меньше 800 мм.

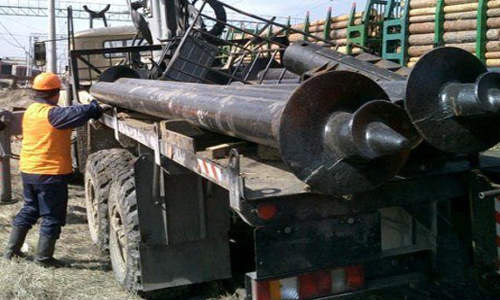

Фото 5 – Винтовые сваи диаметром 325 мм
Существуют винтовые сваи и других размеров, например 57 мм предназначены для установки легких заборов из сетки «Рабица», а изделия 89 мм идеально подходят для беседок, террас, гаражей и часто используются как дополнительная точка опоры, например для связи террасы с домом или при возведении камина на даче.
Какого бы диаметра сваи не использовались при строительстве, специалисты рекомендуют после монтажа обязательно проводить обвязку (ростверк), что дополнительно скрепит фундамент и равномерно распределит нагрузку на него. Для обвязки обычно используют брус, швеллер, уголок или двутавр, а с бетонным ростверком строение будет стоять вечно.
Винтовые железобетонные сваи
Данная разновидность объединила в себе все положительные качества существующих конструкций. О широком применении бетона в строительстве известно давно, а винтовые железобетонные сваи отличаются от просто железных следующими параметрами:
- высоким сопротивлением к осадке и выдергиванию;
- увеличенными вертикальными и горизонтальными нагрузками;
- экономным расходом материала при изготовлении;
- возможностью сборки свайной конструкции из отдельных элементов;
- высокой скоростью монтажа;
- низким уровнем шума при установке;
- не нуждаются в специальной антикоррозийной обработке.
Винтовые сваи оцинкованные от производителя с литыми наконечниками на сегодняшнем рынке можно найти по доступной стоимости. Цена зависит от размера и составляет:
- от 25 гривен за штуку (размер 57 мм);
- до 3000 гривен (размер 325).
Винтовые сваи «Фундекс»
«Фундекс» — это ведущий производитель винтовых свай в России, который активно работает на рынке с 2002 года. Вся выпускаемая продукция высочайшего качества соответствует ГОСТу и имеет самые положительные отзывы покупателей. Цена, так же зависит от размера и составляет:
- 57 мм – от 833 до 2450 рублей;
- 133 мм – от 2000 до 6475 рублей.
