Установка винтовых свай — от а до я

Если грунт на вашем участке зыбкий и неустойчивый, то строительство дома на фундаменте из винтовых свай – это единственный правильный выбор. От свайного фундамента отказываются в одном случае, если в почве большие камни или местность скалистая. Строительный материал был изобретен не так давно, в середине прошлого столетия, военными. Они восстанавливали и строили мосты, линии электропередач, временные легкие строения на винтовых сваях в болотистой местности. За тем, данная технология быстро нашла применение в гражданском строительстве.

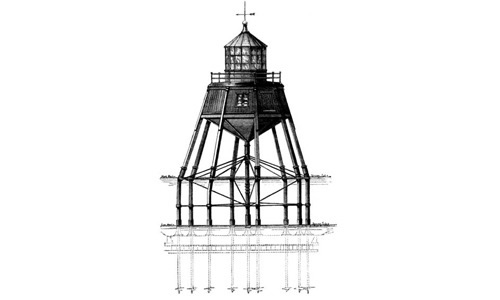

Фото 1 – Первые постройки на винтовых сваях

Основные преимущества винтовых свай

1. Не высокая цена по сравнению с другими видами фундаментов. Экономия составляет от 30 до 70%;
2. Короткие сроки монтажа. Если установку проводят самостоятельно, привлекая парочку друзей, то можно справиться за 1-2 дня;
3. Не требуются предварительные земельные работы и изменение рельефа местности;
4. Проведение работ по установке в любое время года;
5. Возможность проведения ремонтных работ и замены винтовых свай;
6. Сейсмоустойчивость;
7. Продолжение строительства дома сразу после возведения фундамента. Он не требует времени на усадку.

Этапы возведения фундамента

Давайте разберемся, как же правильно подойти к установке винтовых свай с технической стороны вопроса? Начинать работу надо с того, что произвести пробное бурение автоматическим, либо ручным буром и узнать:

• каков состав грунта;
• определить глубину вкручивания свай.

Сваи различаются между собой:

• диаметром ствола (минимальный 57 см);
• толщиной стенки (от 3,5 мм до 8 мм);
• диаметром винта (от 100 мм до 600 мм);
• длиной ствола (от 1,7 м до 6 м).

Все это разнообразие необходимо для того, чтобы строительные элементы выдержали вес будущего дома, бани или беседки.

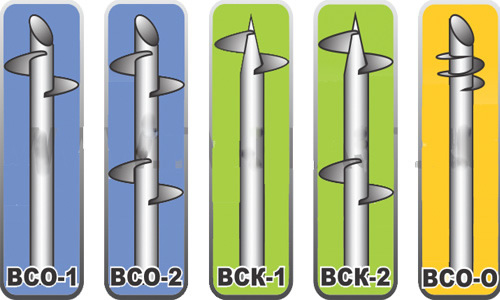

Рисунок 1 — Разновидности винтовых свай

Существуют правила установки, от соблюдения которых будет зависеть надежность и долговечность вашего строения:

• точный расчет количества свай, их диаметр и шаг установки (обычно от 2 м до 3м);
• измерение периметра и установка колышек в четырех углах;
• завинчивание угловых элементов;
• вкручивание остальных свай по инструкции в соответствии со схемой;
• обрезка верхней части при необходимости;
• бетонирование каждой сваи изнутри для большей прочности и предохранения от коррозии;
• приваривание оголовков или проведение обвязки.

Сваи должны быть вкручены в грунт строго вертикально, поэтому необходимо проверять установку при помощи уровня. Максимально допустимое отклонение 2 градуса. Так же важна высота. Обычно сваи выступают на 60 см от поверхности земли. Если конструкция получится кривая, то дом поведет и он может рухнуть.

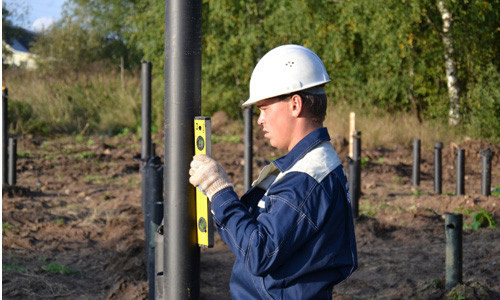

Фото 2 – Образец правильного монтажа

Установка винтовых свай своими руками

Самый распространенный метод при возведении малоэтажных, легких конструкций – это ручная установка при помощи друзей, соседей или родственников. Перед тем как вы приступите к работе, ознакомьтесь с основными ошибками, чтобы не повторять их.

• Если винтовая свая по какой-то причине наклонилась при вкручивании, ее нельзя вытаскивать и устанавливать повторно, так как нарушится грузоподъемная сила;
• Не выкапывайте яму в месте предполагаемой установки. Это является грубейшим нарушением технологии;
• Ввинчивайте все сваи на одинаковую глубину;
• Строго придерживайтесь намеченного плана установки. Если строительный элемент уйдет в сторону, он не будет нести расчетной нагрузки;
• Не поленитесь и забетонируйте сваи изнутри, ведь вы строите дом один раз на многие десятилетия.

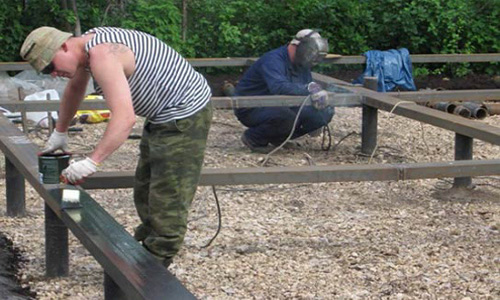

Фото 3 – Правильный монтаж и надежная обвязка фундамента своими руками

Для удобной установки приобретите сваи со специальным отверстием в верхней части, в которое можно вставить лом или отрезок трубы и вращательными движениями вокруг сваи закручивайте каждый элемент в строго определенном месте. Если вы купили сваи без отверстий, их можно сделать самостоятельно. На процесс установки 1 штуки обычно уходит от 5 до 20 минут. Когда планируется совсем легкая конструкция будущей постройки, то обвязка (ростверк) не требуется, но если вы строите дачный домик или причал, уходящий в реку, то лучше укрепить фундамент. Данный вид работ обычно производят из бруса, уголка, швеллера или двутавра и заключается он в соединении материала для обвязки между собой и прикрепления его к винтовым сваям.

Рисунок 2 – Обвязка из бруса

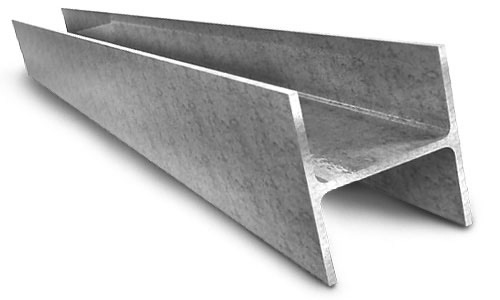

Фото 4 – Образец двутавра для обвязки

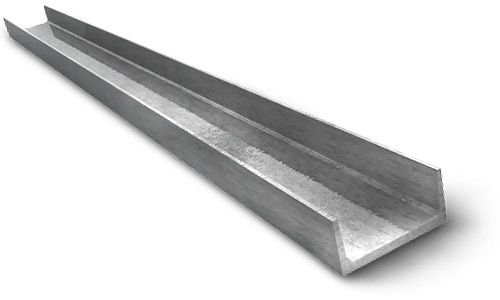

Фото 5 – Образец швеллера для обвязки

Соединения осуществляют по одной из трех технологий:

• путем сварки металла;
• монтаж хомутами;
• установка на резьбовые соединения.

Выбор соединения опять же зависит от веса строения. Самым надежным, конечно же, является сварка. По окончанию монтажа не забудьте обработать все стыки специальным антикоррозийным покрытием, а для большей надежности можно конструкцию покрыть водостойкой краской в несколько слоев.

Общая стоимость

Цена на винтовые сваи с установкой зависит от многих параметров. В нее входит стоимость установки, количество и диаметр строительных элементов, доставка стройматериалов на место назначения и степень сложности конструкции. Цена на сваи составляет:

• минимальная — от 20 гривен;
• максимальная доходит до 150 гривен.

За работу квалифицированные мастера обычно берут от 30% до 70% от стоимости материалов на фундамент.

Итак, подведем итог: установка винтовых свай ускоряет темпы строительства, значительно снижает стоимость, гарантирует долговечность и надежность использования строений на местностях со сложным «подвижным» грунтом (глина, болото, песок, вода). Монтаж вполне возможно проводить самостоятельно или доверить профессионалам, благо строительный рынок
