Установка спутниковой антенны своими руками

Одним из самых популярных пакетов является спутниковая тарелка с тремя конвекторами.

Установка спутниковой антенны возможна и без использования дополнительного оборудования, а подключить и настроить ресивер в силах каждого из нас.

Стандартные спутники − Sirius, Amos и Hotbird − на сегодня транслируют 72 канала.

Спутниковое телевидение: Преимущества

  1. Цена. Абонентская плата, присущая, к примеру, всем кабельным телеканалам, для спутникового телевидения не введена. Единственная затрата, окупаемая со временем − установка спутниковой тарелки.
  2. Качество изображения.
  3. Выбор телеканалов.

Стандартная связка на три спутника −Amos 4.0W, Sirius 5.0E, Hotbird 13.0E − предоставляет выбор каналов на любой вкус.

Технологии спутникового телевидения постоянно развиваются, потому с каждым годом становится все больше спутников, телеканалов и, естественно, и пользователей.

Принцип работы антенны

На поверхность зеркала антенны попадает сигнал спутника.

Отражаясь, он поступает в конвертор.

Конвертор посылает спутниковый сигнал на ресивер.

Через ресивер сигнал доходит к телевизору.

Существует два вида тарелок

  1. Офсетную тарелку устанавливают по направлению не строго на спутник, а несколько ниже него, поскольку отражающийся от поверхности спутниковой тарелки сигнал поступает в конвертор под некоторым углом. Такие антенны крепят в большинстве случаев практически вертикально, чтобы препятствовать собиранию атмосферных осадков.
  2. Прямофокусные тарелки устроены по-другому: конвертер в них частично закрывает поверхность зеркала.

ВАЖНО! Чаще всего используют тарелку и ресивер Svec − надежность и практичность товара данного производителя подтверждена десятком лет на рынке обеспечения спутниковых ТВ-услуг.

Установка антенн спутниковых: варианты установки

Устанавливать спутниковую антенну нужно, корректно выбрав место: стоящее на пути приема сигнала дерево может ухудшить качество приема, а в некоторых случаях и вовсе препятствовать ему.

Антенну на три спутника необходимо настраивать на юго-запад.

Рисунок 1 - Местоположение спутниковой антенны

Рисунок 1 — Местоположение спутниковой антенны

Комплект спутникового телевидения

В комплект входят:

  • Зеркало (тарелка) нужно для приема сигнала. Диагональ тарелки должна составлять не менее 60 см (в некоторых моделях диагональ зеркала составляет 1,2 м). Выбор диагонали зависит от рельефа местности, а также препятствий, стоящих на пути приема спутникового сигнала.
  • Голова (конвертер) преобразовывает сигнал, отражающийся от тарелки, и отправляет его на ресивер. Существуют конвертеры с разным количеством выходов, позволяя подключать один, два и более ресиверов одновременно.
  • DiSEq соединяет несколько конвертеров.
  • Кабель.
  • Кронштейн.
  • DVB-ресивер – из всего комплекта именно та часть является самой дорогой. Для получения сигнала бесплатных каналов будет достаточно и ресивера типа Globo, однако для приема платных каналов должны быть использованы ресиверы с картоприемниками.
  • F-коннекторы соединяют кабель с конверторами, ресивером, DiSEq и другими составляющими системы. Стандартная схема установки предусматривает использование 8 штук.

ВАЖНО! Для изолирования соединений F-коннекторов и кабелей дополнительно понадобится приобрести термоусадку, а также анкера для креплений кронштейна к стене.

Подготовка оборудования

Определяемся на местности с расположением сторон света. На рисунке ниже обозначено приблизительное расположение юга в разное время суток (для Киева). Ориентироваться по Солнцу, разумеется, можно только в ясную погоду. Более точные показания можно получить по компасу.

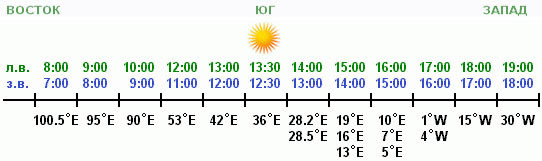

Рисунок 2 - Часовой ориентир для установки антенны

Рисунок 2 — Часовой ориентир для установки антенны

ВАЖНО! Около железобетонной стены компас может сильно сбоить. Также учтите, что спутник NTV+ всегда на юге, а спутники Sirius, HotBird и Amos − примерно на юго-западе (по Киеву).

Определяемся с видимостью спутника на месте установки.

Идеальный вариант, исключающий возможность появления помех − установка спутниковой антенны на крыше. Нежелательно крепить тарелку к штанге коллективных антенн, трубам газовых дымоходов. Крепление, однако, возможно на стену лифтовой шахты.

Спутниковую тарелку нельзя устанавливать под козырек крыши в том случае, если окна квартиры выходят на юго-запад или юг: козырек попросту перекроет сигнал. К тому же осадки, спадающие с козырька, могут изменить положение антенны. Оптимально крепить тарелку, в случае с южной или юго-западной сторонами, на внешнюю сторону балкона.

В случае установки спутниковой антенны на фасаде здания вам может понадобиться разрешение от архстройконтроля и типовой проект установки.

ВАЖНО! Случаи кражи спутниковых антенн с крыш часты. Если существует вариант установки тарелки на стене здания, лучше выбирать именно его.

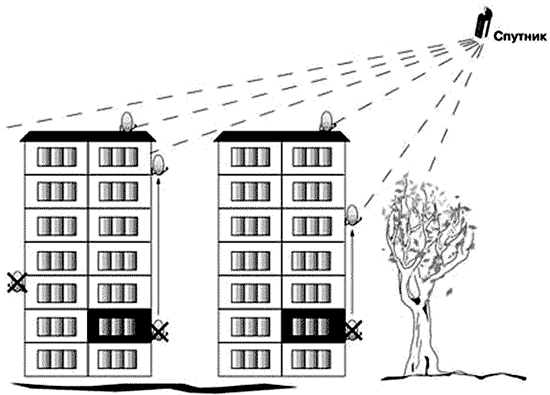

Рисунок 3 - Видимость спутника для приема сигнала

Рисунок 3 — Видимость спутника для приема сигнала

Порядок монтажа спутниковой антенны относительно угла места

Собрать спутниковую тарелку (инструкция по эксплуатации, а также правила сборки прилагаются к каждому изделию).

Закрепить кронштейн. Выбор крепежных элементов (анкерных болтов, гаек, шурупов и т. д.) должен быть основан на предполагаемой ветровой нагрузке и материале стен, на которую производится установка спутниковой антенны.

Установить конверторы в держателе в положении разъемом вниз: атмосферная влага после установки не должна попадать внутрь конверторов.

Присоединить кабель к конверторам используя F-разъёмы.

Прикрепить кабель к дуге держателя конвектора тарелки при помощи пластиковых стяжек или изоляционной ленты.

Загерметизировать F-разъемное соединение. Обязательно выполнить герметизацию изоляционной лентой в два слоя по всей длине. Поверх ленты наносят слой герметика (лучше использовать силикон).

Антенну установить на кронштейн. Затянуть регулировочные гайки: после установки вы должны иметь возможность перемещать антенну с небольшим усилием по вертикали и горизонтали.

ВАЖНО! Если калибровка тарелки относительно положения спутника в ваши планы не входила, можно установить антенну с мотоподвесом, выполняющим подстройку под расположение спутника автоматически.

Кабель крепят к кронштейну, также используя пластиковые стяжки или изоляционную ленту.

ВАЖНО! Около антенны необходимо оставить запас кабеля длиной в 1 м, закрепив его на кронштейне.

Рисунок 4 - Устройство антенны

Рисунок 4 — Устройство антенны

Рисунок 4 — Устройство антенны

Монтаж F-разъемов

Снимают верхнюю изоляцию кабеля примерно на 15 мм. Важно при этом не повредить экранирующую оплетку.

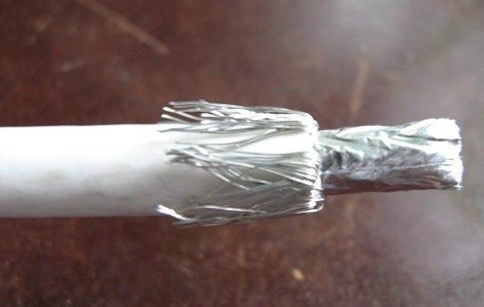

Фото 1 — Снимаем верхнюю изоляцию кабеля

Фото 1 — Снимаем верхнюю изоляцию кабеля

Экранирующую оплетку располагают вдоль кабеля.

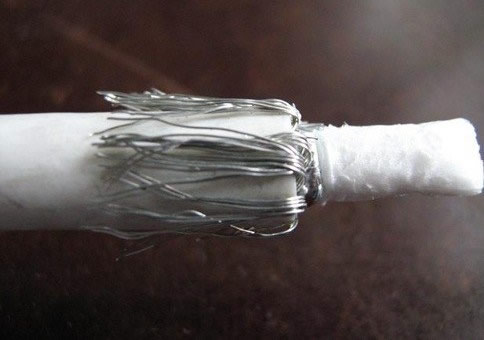

Фото 2 — Располагаем вдоль кабеля экранирующую оплетку

Фото 2 — Располагаем вдоль кабеля экранирующую оплетку

Фольгу располагают вдоль экранирующей оплетки.

Снимают слой внутренней изоляции примерно на 10 мм.

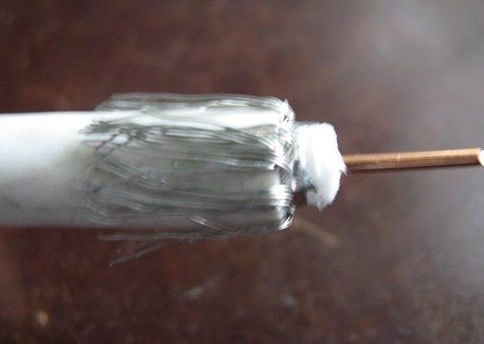

Фото 3 — Снимаем слой внутренней изоляции

Фото 3 — Снимаем слой внутренней изоляции

Разъем накручивают до упора (см. фото 4).

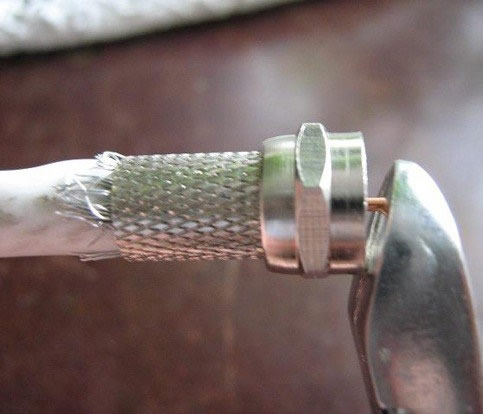

Фото 4 — Накручиваем на кабель разъем (до упора)

Фото 4 — Накручиваем на кабель разъем (до упора)

ВАЖНО! Центральный проводник не должен выступать за разъем более чем на 2 мм. Если его длина превышает 2 мм, излишки «откусывают».

Правильная настройка тарелки своими руками

Примерно выставьте угол азимута и угол места антенны (азимут выставляют компасом).

Подключите кабель к спутниковому приемнику (инструкция по эксплуатации должна наглядно объяснять этот шаг) − кабель должен идти от конвертора или DiseC. F-разъём обрабатывается по методике, о которой мы говорили выше.

Цифровой ресивер подключают к телевизору. Включите ресивер.

ВАЖНО! Цифровой спутниковый ресивер при покупке уже должен быть запрограммирован на каналы спутников (Sirius, Amos, Hotbird − для обычных тарелок или, например, на Ямал 201 − для тарелок с мотоподвесом). Из списка каналов ресивера выберите любой «открытый» канал с сигналом от спутника.

Поступательными несильными толчками перемещайте зеркало тарелки по вертикали/горизонтали вокруг ориентировочной точки расположения выбранного для использования спутника. Как результат, должен появиться столбик (показатель качества) и телевизионная картинка на экране ТВ.

ВАЖНО! При повороте на градус выжидайте до 5 сек. − за это время сигнал со спутника должен дойти до вашей антенны.

В меню спутникового ресивера найдите пункт «Уровень принимаемого сигнала» и активируйте его. Максимального значения уровня сигнала можно добиться, плавно перемещая зеркало антенны по вертикали/горизонтали.

ВАЖНО! Уровень сигнала будет напрямую зависеть от погодных условий.

Регулировочные гайки необходимо затянуть, контролируя уровень сигнала, принимаемого системой.

При настройке антенну на приём сигнала со спутников Sirius, HotBird и Amos, настройте соответствующие конвертора, переключив на ресивере принимаемый канал на соответствующий настраиваемому в данный момент спутнику.

Установка спутниковой антенны Триколор ТВ

Среди спутниковых систем, обеспечивающих потребителей со всей страны и далеко за её пределами качественным сигналом, наиболее популярной является система Триколор ТВ.

Преимущество системы, помимо отличного сигнала и многотысячной аудитории пользователей в том, что вам не потребуется вызов мастера: наглядная инструкция и простая система установки даже для чайников будет понятна и легко осуществима. Самостоятельная установка и настройка отнимет не более 2 часов! Вам не понадобятся ни особые познания в организации приема сигнала, ни специфическое оборудование: все, что нужно для монтажа поставляется в комплекте.

Установка спутниковой антенны Триколор ТВ: цена

Стоимость установки антенны Триколор ТВ FULL HD составляет ориентировочно 300$. Эта цена включает оплату за полный комплект оборудования, пакет Максимум HD (170 каналов, 24 из которых показывают в формате FULL HD), установку антенны, регистрацию декодера, а также активацию карты доступа в абонентскую систему Триколор.

Популярной сетью спутникового телевидения также считаются Радуга ТВ и Телекарта ТВ.

На официальном сайте сети Радуга ТВ вы сможете найти специальную программу «Помощник установщика», в которой подробно расписаны все основные моменты монтажа антенны спутникового телевидения, а также база для настройки приема сигнала.

Установка спутниковой антенны самостоятельно

Вам понадобится:

  • накидные гаечные ключи на 10 (используются при сборке антенны, а также для фиксации тарелки по углу места);
  • рожковый ключ на 10 (используется при сборке);
  • ключ на 13, Г-образный торцевой (используется при установке антенны по азимуту);
  • разводной ключ (используется, если антенна крепится на анкера);
  • крестовая отвертка;
  • пассатижи (используются при обрезке коаксиального кабеля, а также пластиковых стяжек);
  • перфоратор SDS-plus (используется при сверлении крепежных отверстий в стене);
  • буры для перфоратора d=12 мм, длина − от 120 до 180 мм;
  • удлинитель;
  • строительный магнитный уровень;
  • маленький телевизор с низкочастотным входом (используется в том случае, когда нет под рукой специальных настроечных приборов− сатфаиндеров Openbox SF-10, SF-20 или SF-30);
  • спутниковый ресивер;
  • изолента;
  • пластиковые стяжки (используют при креплении кабеля);
  • 40 см пластиковой гофротрубы d=10 мм (используется при организации защиты кабеля от перетирания на спуске с крыши);
  • винты с головкой под ключ (6 шт.) на 13 с пластиковыми дюбелями, длина − 60-80 мм;
  • толстые и широкие металлические шайбы d=30/50 мм – порядка 4-5 шт. (используются при выравнивании антенны).

Установка спутниковых антенн: цена вопроса

Сколько стоит подключить спутниковое телевидение?

Все будет зависеть от нескольких факторов: например, от количества телевизоров, подсоединяемых к антенне:

Киев − 950 грн., 1 550 грн., 2 100 грн. и 2 400 грн. для 1, 2, 3 и 4-х телевизоров соответственно.

Или же от диаметра самой антенны:

Москва − 2 500 руб., 4 000 руб. и 6 000 руб. для антенн на 0,6/0,9/1,2 м соответственно.

Расчетстоимости также может учитывать доплату за монтаж в труднодоступном месте, установку мотоподвеса, демонтаж тарелок, а также настройку системы по установке.
