Установка выключателя и розетки своими руками

Многие вещи можно сделать своими руками, но не всякая простая с виду вещь может быть сделать любым домашним мастером. Установка выключателя, как и розетки, может выполняться по евростандарту или, по меньшей мере, следуя здравому смыслу. Но в любом случае это должно быть безопасно и надёжно.

Для сравнения можно вспомнить назначение выключателя массы в авто: безопасность и экономия — вот основные критерии качественных и «умных» устройств, которые окружают нас каждый день.

Установка розетки в комнате: что нам стоит дом построить

Электрическая точка типа розетки устанавливается в местах, где необходим доступ к сети электрического питания. Это значит, что установка одной либо нескольких точек в конкретном помещении начинается с продумывания расположения розеток — надо учитывать возможные места для мебели, высоту над полом, удалённость от прочих предметов, которые могут взаимодействовать или, наоборот, влиять на работу розетки и т. д.

Если ещё несколько десятков лет назад установка розетки требовала использование чуть ли не отбойного молотка, то нынешние строительные и отделочные материалы прировняли эту процедуру, например, с установкой плинтуса. Действительно, сегодня прокладка электрической проводки и одновременно с ней монтаж электроточек стали обыденными процедурами, не требующими особых усилий.

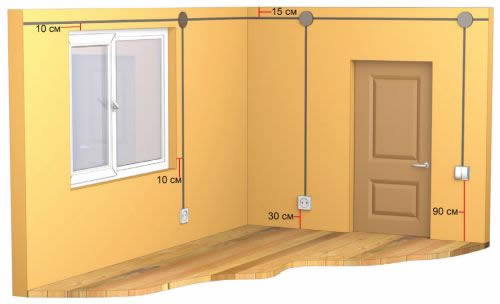

Схема 1 — Расположение розеток, выключателей

Но несмотря на простоту установки требования к правилам электробезопасности остались прежними.

Так, например, высота установки выключателя или розетки — абсолютно без разницы в данном случае — должна быть достаточной для того, чтобы розетка не смогла быть затоплена, если прорвёт трубу или малыш, ползающий на четвереньках, не смог самостоятельно до неё добраться.

Все подобные факторы учитываются в момент установки розетки, для чего необходимо произвести разметку проводки и мест установки розеток и выключателей.

Общими правилами установки розеток являются: расстояние до подоконника должно составлять не менее 10 см, до пола — не менее 30 см, до дверного проёма — не менее 90 см.

Однако в некоторых помещениях правила установки розеток могут отклоняться от общепринятых; например, высота установки выключателей и розеток на кухне может быть равной — как минимум, над поверхностью стола или кухонной мебели. Эстетическая сторона требует, чтобы высота всех видимых электроточек была одинаковой, хотя бы в пределах одного помещения. Разумеется, что для открытой установки это проще реализовать, но всё, в конечном итоге, зависит от желания.

Фото 1 — Установка розетки

В настоящее время для скрытой установки розеток используются круглые пластмассовые коробки, под которые сверлятся отверстия. Даже если приходится иметь дело с бетонной стенкой, то коронкой по бетону высверливается отверстие, а затем стамеской или зубилом выдалбливается остатки стенки.

Альтернативным вариантом является высверливание отверстий по намеченному периметру, после чего куски стенки выбиваются вручную.

Когда же электроинструмента нет вовсе, то зубило и молоток станут незаменимыми помощниками в подготовке места для монтажа коробки под розетку. Чтобы «утопить» коробку в стене, нужно делать отверстие на сантиметр-полтора глубже самой коробки — после этого штукатурка вокруг коробки сможет скрыть все на уровне стены.

Коробка (подрозетник) крепится внутри отверстия с помощью строительного гипса — на ней достаточно неровностей, как и на бетонной стене, чтобы её можно было закрепить водным раствором гипса или штукатуркой.

Фото 2 — Установка розетки

Сама же розетка крепится в подрозетник либо с помощью шурупов или же посредством раздвижных лапок, причём последний вариант в настоящее время является более предпочтительным, поскольку он занимает меньше времени. После этого остаётся закрыть лишь саму розетку пластиковым корпусом.

Если ремонтные или отделочные работы в помещении ещё не окончены, то отверстия розетки стоит заткнуть бумагой, а саму розетку тоже чем-то закрыть на время.

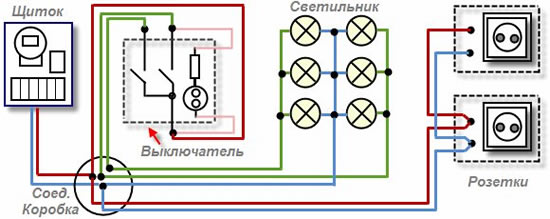

Схема 2 — Схема электропроводки

Установка выключателей разных конструкций: одинаковые особенности

В общем и по мелочам установка выключателей схожа с установкой одинарной розетки, как об этом говорилось выше. Однако имеется и целый ряд различий, особенно, когда предстоит, например, установка двухклавишного выключателя, но об этом несколько позже.

Как уже говорилось, установка выключателей идентична установке розеток, разница заключается лишь в удобстве использования — выключатель, как правило, должен находится в пределах вытянутой руки стоящего человека. При этом доступ к выключателю не должен преграждаться ничем. К тому же, установка выключателя двухклавишного, трёх- или более требует такого его расположения, при котором разводка электрического провода не вызывала бы никаких затруднений.

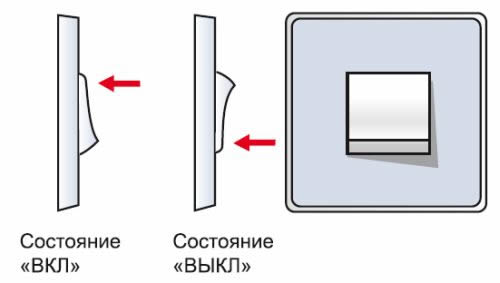

Схема 3 — Схема работы выключателя

Другой очень распространённой бедой является произвольная схема установки выключателя. Правила открытой и скрытой установки выключателей требуют, чтобы выключатель разрывал цепь фазного провода.

Действительно, любая профессиональная инструкция по установке выключателя показывает, что обесточивание «фазы» убирает напряжение с определённого участка цепи и даёт возможность производить, например, мелкий ремонт проводки или замену ламп накаливания без отключения всего помещения от электросети.

В реальной же жизни, произвольный выбор прерывания фазного или нулевого проводов — 50 на 50 всех случаев — делает выключатель наружной установки, впрочем, как и любой другой конструкции, источником опасности.

Например, в многоэтажных зданиях случаются протечки воды с верхнего этажа на нижний. В таких случаях каналы электрической проводки становятся самым уязвимым местом и вероятность попадания воды в них очень высока. Как следствие, происходит замыкание в проводке (даже когда она находится в положении «выключено») и полный либо частичный выход её из строя.

Однако самым опасным является то, что монтаж выключателя с несоблюдением указанного правила может привести к поражению электрическим током кого-то из жильцов, которые могут находится, например, в ванной комнате и не подозревать об опасности.

Схема 4 — Схема распределительной коробки

Монтаж проходного выключателя: обоснованная сложность

Монтаж проходного выключателя примечателен не только в связи с вышеупомянутыми потенциальными проблемами, но и потому, что схема подключения такого выключателя сложнее обычного.

Схема подключения проходного выключателя показывает, что нулевой провод не прерывается выключателями, но фазный провод должен прерываться всегда.

Когда же производится установка выключателя двухклавишного или даже трёхклавишного, то внимание к соблюдению этого правила должно быть ещё больше — важна не только безопасность обитателей, но и правильная нагрузка на тот или иной участок цепи.

Например, выключатель трёхклавишный открытой установки делает каждую клавишу независимой; то есть каждая клавиша — это всё равно что выключатель одноклавишный открытой установки.

В трёхклавишном варианте конструкция среднего выключателя отличается от своих соседей — к ней подходит, помимо прочего, и большее число проводов (у крайних выключателей имеется по три провода, а у центрального — четыре).

С одной стороны, это накладывает дополнительные требования на проводные каналы (они должны быть способными помещать больше обычного проводов), а с другой — на этапе проектирования проводки факт монтажа таких выключателей должен быть обоснован.

Установка автоматического выключателя: эффективная надёжность

Монтаж таких устройств представляет собой отдельную тему, учитывая ответственность этих автоматов. Прежде всего необходимо понимать принцип работы автоматического выключателя и роль факторов, влияющих на его работу.

Чтобы правильно рассчитать номинальные параметры будущего автоматического выключателя необходимо принимать во внимание вид провода (в большинстве случаев это либо алюминий, либо медь), его сечение (чем больше сечение провода, тем больший ток, а следовательно и нагрузку провод может выдерживать без перегрева) и вид проводки (скрытая или открытая, для наружного монтажа характерен более интенсивный отвод тепла).

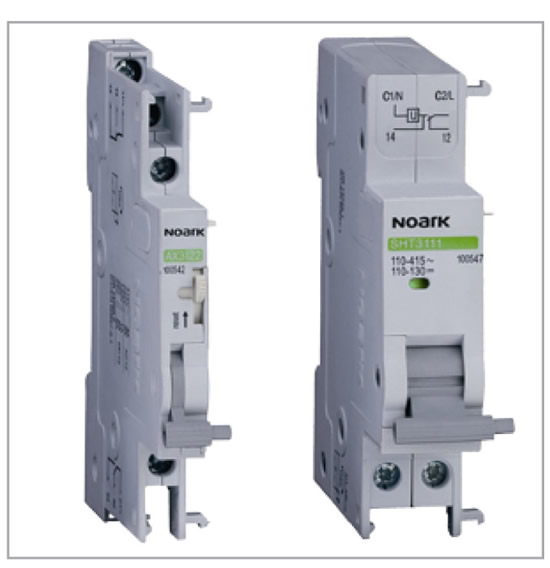

Фото 3 — Автоматический выключатель

В бытовых целях, то есть там, где в основном используется две фазы и номинальное напряжение составляет 220 В, используются одно- и двухполюсные автоматы. Основное различие между ними заключается в возможности одновременно выключать не только «фазу», но и «ноль», что более правильно.

Номинальная сила тока, на которую может быть рассчитано устройство, может быть от 2 до 63 А.

В заключение необходимо добавить, что использование автоматических выключателей гораздо эффективней, нежели использование плавких предохранителей прошлого века.

Стоимость установки выключателя: где находится предел экономности

Существующие «законодатели мод» на рынке электрического оборудования — VIKO, SCHNEIDER, LEGRAND, MAKEL — давно предусмотрели многие мелочи, которые важны при монтаже различных выключателей. Но даже эти достижения не могут сократить набор мелких, но необходимых операций, краткий перечень которых вместе с их стоимостью для г. Москва и г. Киев (рубли и гривни соответственно) приводится здесь:

• монтаж подрезеточной коробки — 250/45
• установка одно- и двухполюсного автомата — 250/40
• установка выключателя — 250/20
• монтаж проходного выключателя — 350/25

Разумеется, что прайс-листы поставщиков услуг на рынке монтажных работ могут содержать по нескольку десятков позиций и для лучшего понимания за что нужно платить деньги лучше предварительно просмотреть демонстрации типа «установка выключателей» (видео отчёты конкретных компаний дадут полную картинку об уровне их услуг), «монтаж автомата» и пр.

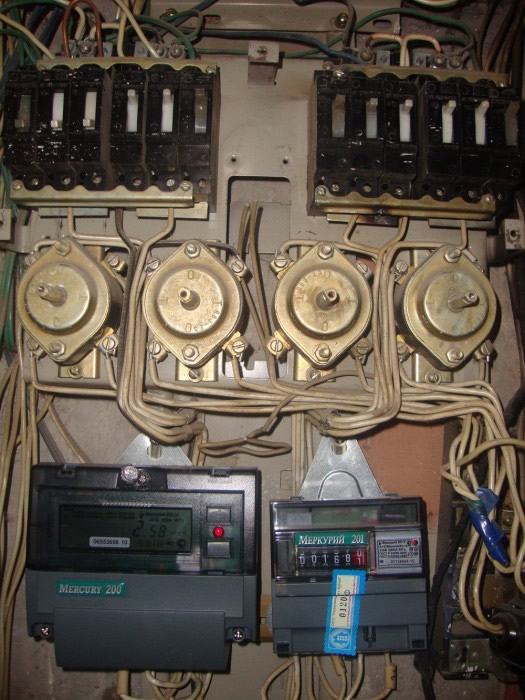

Фото 4 — Электрический щит
