Строим крышу своими руками
При возведении крыши никак не обойтись без чертежей и эскизов.
Фото 1 – Холодные чердачные крыши
Стропильная система должна быть четко вычерчена, и промерена, с необходимыми допусками. В роли стропил может быть как доска, так и брус. К вспомогательному древесному материалу относят различные распорочные доски, ригели, раскосы которые являются элементами соединения. Все это, в совокупности, отражает чертеж, по которому вы сооружаете крышу своими руками.

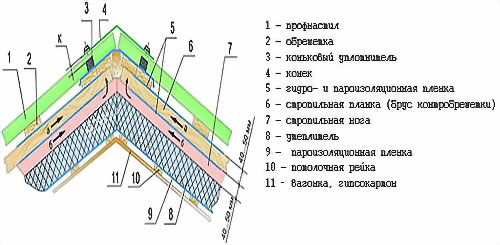

Фото 2 – Типичная крыша в разрезе
В зависимости от типа крыши, выбираются наклонные или висячие стропила. Вальмовая кровля подразумевает монтаж диагональных стропил с нарожниками (короткими стропильными упорами) которые поддерживают диагональ с двух сторон. Вся конструкция опирается на мауэрлат.
Фото 3 – Конструкция вальмовой крыши
Стропильная система в двускатной крыше – это набор ряда треугольников, которые связываются вверху продольным брусом.
Вальмовая кровля имеет раздвоенный в конце конек, образующий по обе стороны два диагональных стропила, несущие основную нагрузку кровельного настила.

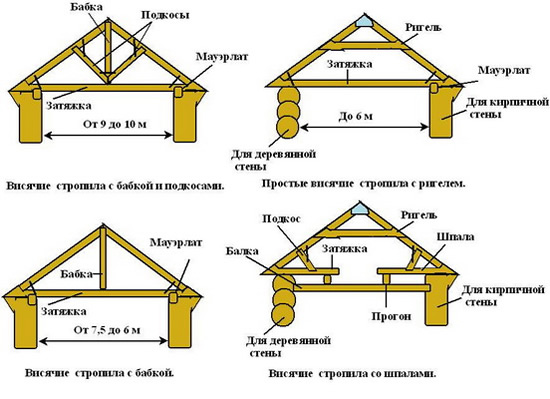

Фото 4 – Стропильная система двухскатной крыши
Практически всегда, начальные треугольники стропил для крыши, собираются на земле, а затем их устанавливают наверху коробки дома и закрепляют при помощи распорок.

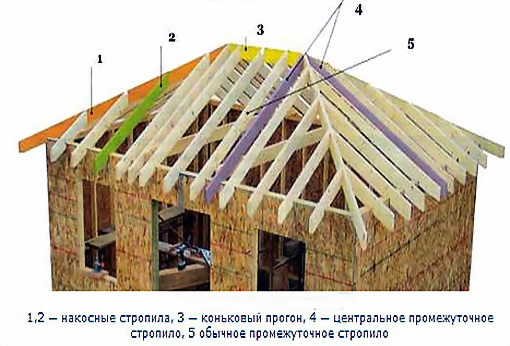

Фото 5 – Вальмовая крыша конвертом
Порядок строительства крыши
В общем случае этапы строительства крыши выглядят так:
- установка мауэрлата;
- сборка и установка стропильной системы;
- дополнительный крепеж внутренних ферм стойками, ригелями и прогонами;
- крепеж жесткости между фермами, коньком и подкосами между стропилами;
- установка обрешетки с утеплителем, паро- и гидроизоляцией;
- монтаж кровельного материала.
В процессе сборки одинаковых стропил, нужно избежать неровностей при креплении к коньку, поэтому не лишним будет изготовление шаблона, с помощью которого вы далее будете измерять необходимую длину досок и сопоставлять углы стропильных ферм. Правильной будет установка крайних стропильных ферм, и только затем, при помощи предварительно натянутой нити, можно устанавливать остальные стропила.

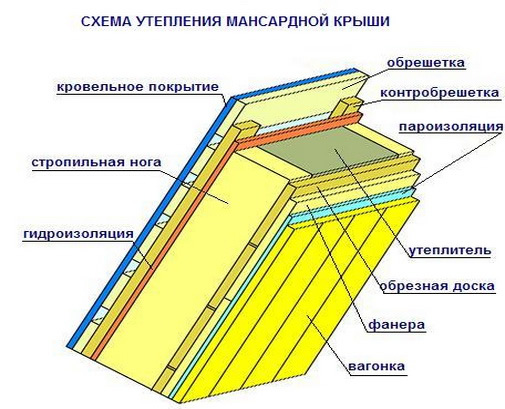

Фото 6 – Схема утепления мансардной крыши
Крепеж стропил к мауэрлату выполняется при помощи кронштейнов с предварительным вырезом в стропильной ноге. Внутренний вырез лучше всего выполнять ближе к концу стропильной ноги, там, где она соприкасается с мауэрлатом.
В случае безконькового крепежа верхнего стыка стропильного треугольника, бока стропил фиксируются кронштейнами и болтами. Крепление встык подразумевает подгонку стропильных ног под требуемый угол наклона крыши. Излишки стропил срезают под отвес. Если один пролет составляет более 4,5 метров, то в этом случае понадобится дополнительное крепление с коньковым брусом.
Важно! В качестве материала для стропил старайтесь выбирать качественную древесину, высушенную до определенной влажности.В большинстве случаев это хвойные породы, заготовленные зимой. Не допускайте наличия больших сучков, расположенных ближе к центру. Также недопустимы любые расслоения и прочие дефекты. Важно помнить, что абсолютно все части древесины, обрабатываются антисептиком и огнезащитными составами.
Все подобные составы наносятся в два слоя. Наилучшим вариантом будет их нанесение с помощью пульверизатора. Материал для обрешетки выбирается исходя из соображений прочности, а она в свою очередь зависит от удельного веса паро- и гидроизоляции.
Для фиксации любых стыков, при монтаже кровли подойдет влагостойкая фанера.

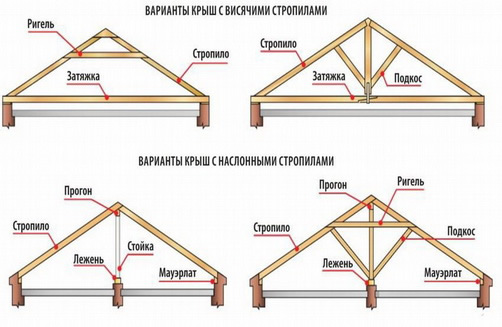

Фото 7 – Варианты крыш с висячими стропилами
Монтаж кровли из металлопрофиля
Монтаж кровли из металлопрофиля производится в несколько этапов или способов:
- Листы укладываются вертикально.
Таким способом, вначале, снизу монтируется первый лист, имеющий временное крепление, затем, точно также настилается лист, предназначенный для второго ряда. Затем укрепляют второй, получая в итоге четырехлистовой блок. К нему прикрепляется следующий. Такой тип монтажа крыши применяется, в случае необходимости укладки металлопрофиля, снабженного дренажной канавкой.

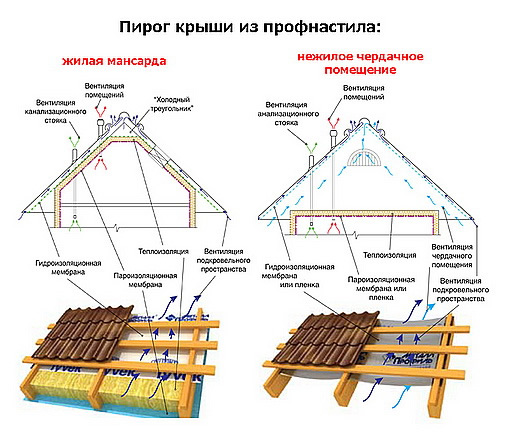

Фото 8 – Пирог крыши из профнастила
- Монтаж делается из трехлистового блока.
Вначале настилают первые два листа, скрепив их между собой, третий лист из второго ряда стыкуется последним. Такой блок выравнивается по карнизу и надежно закрепляется.

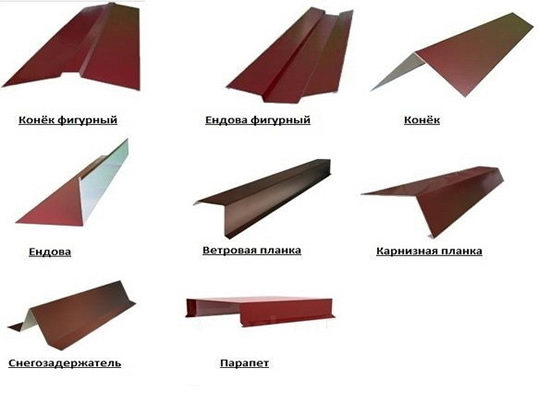

Фото 9 – Элементы крыши из металлопрофиля
Кровля из поликарбоната
Основное достоинство кровли из поликарбоната состоит в том, что этот материал обладает большой светопропуcкной способностью. Помещения с такой крышей, практически не нуждаются в дополнительном освещении. Главное требование к таким крышам – они должны обеспечивать необходимый уровень вентиляции. Довольно часто, кровлю такого рода, монтируют на беседки или же к пристройке дома, которая используется в основном в теплое время года.

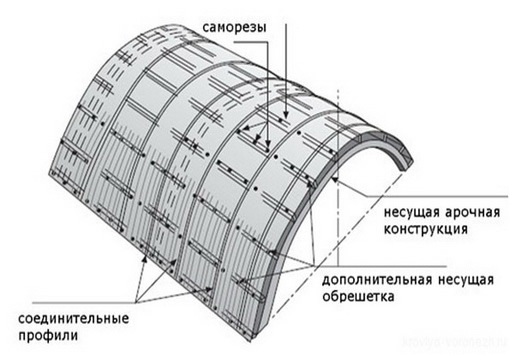

Фото 10 – Арочная крыша из поликарбоната
Простота, дешевизна, легкость в монтаже и сооружении сделали такие крыши наиболее популярными среди детских построек на придомовых площадках. Песочница, накрытая крышей из поликарбоната, делается за несколько часов и не требует особого оборудования, и специальных знаний. А наилучшим подарком для взрослых всегда будут улыбки и здоровье их детей, которые смогу комфортно себя чувствовать, играя в сухой песочнице.

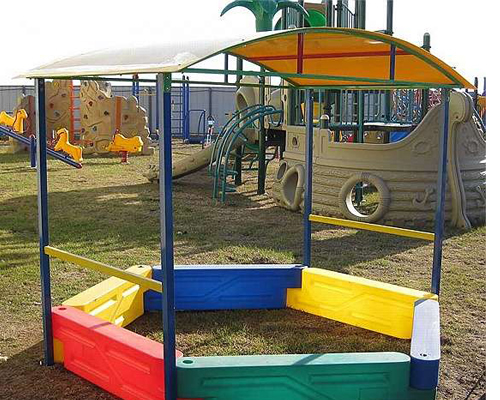

Фото 11 — Песочница с крышей из поликарбоната
Поликарбонатные крыши в последнее время стали очень популярны у владельцев бюджетных домов и дач. Такая крыша прекрасно подойдет на балкон любой конфигурации и площади. А если дом вам достался от бабушки с дедушкой, то такая крыша как нельзя лучше подойдет для укрытия колодца, не понадобится вызывать кровельщиков – монтаж легок, прост и не требует специального инструмента.
Гибкость поликарбоната обусловила его популярность в сегменте построения отдельных элементов кровли, таких как арки, купола, многоугольники и пирамиды с любым углом наклона. Универсальность этого материала еще и в том, что он стоек к ультрафиолету и обладает почти нулевым коэффициентом температурного расширения.

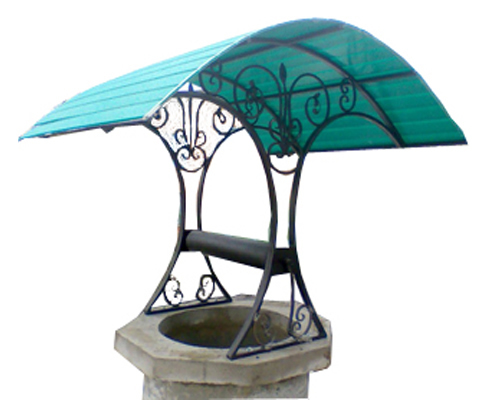

Фото 12 — Колодец с крышей из поликарбоната
Водостоки для крыши своими руками
Стоки для крыши монтируют в одно время с ее монтажом, что часто существенно экономит время. К каждому типу крыши подбираются водостоки соответствующей длины и объема. Также, учитываются элементы крепежной системы, которые в совокупности сделают слив, удовлетворяющий техническим условиям.
Важно! Водостоки состоят из желобов, труб, фитингов и представляют собой части полукруглого, трапециевидного или квадратного (в некоторых случаях прямоугольного) сечения. Они монтируются в местах слива воды с крыши, и по всему периметру вальмовой крыши.
Желоба водостоков производятся из различных материалов, которые и обусловливают их применение. Например, желоба из ПВХ, покрыты акриловым напылением или слоем из диоксида титана. Такие покрытия, часто, в несколько раз повышают устойчивость основного материала к различным атмосферным воздействиям. Между собой желоба соединяются муфтами с резиновыми прокладками или же склеиваются водостойкими клеями.
Стальные желоба, как правило, оцинковываются, или покрываются определенными полимерами, благодаря которым они становятся устойчивыми к механическим повреждениями и большинству видов коррозии. Все желоба производятся в большой цветовой гамме, поэтому любой кровельщик, может подобрать соответствующий цвет, не заботясь о выцветании. Желоба такого типа соединяются с помощью специальных защелок с кронштейнами, снабженными резиновыми муфтами.

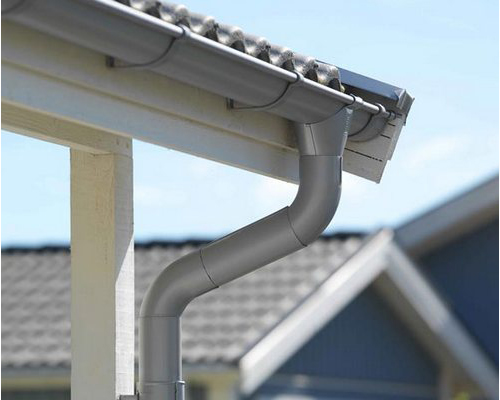

Фото 13 — Железный водосток
Важно! Алюминиевые желоба относительно дорогостоящие, но в тоже время являются более долговечными, чем их собратья из ПВХ и стали.
Они покрыты антикоррозийной защитой и лаком. Между собой они соединяются с помощью клея для алюминия, пастой и специальным видом силикона.
Главным достоинством желобов из алюминия является гибкость. Их можно гнуть под разными углами не заботясь о специальных крепежных фиксирующих приспособлениях. Если же под рукой нет клея для соединения, то эту операцию можно выполнить с помощью заклепок.

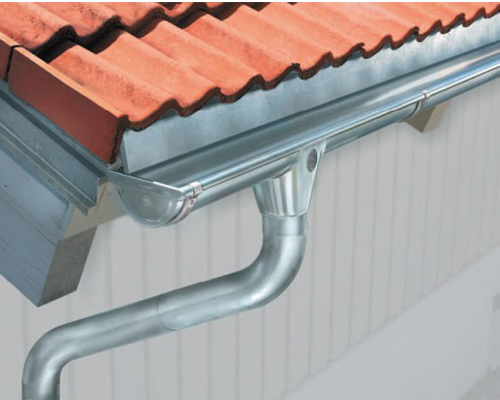

Фото 14 — Алюминиевый водосток
Вода, посредством водоприемника, стекает по ним в водосточную систему. В некоторых случаях, вначале желоба устанавливают специальную заглушку, которая препятствует выливанию воды в ненужном месте. Все конструктивные элементы желоба соединяются между собой соответствующими муфтами и переходниками. Если возникает необходимость изгиба, то в этом случае применяются углы 90, 145, 120 градусов.
Труба с воронкой, как и огибание выступа на фасаде производится с помощью колена. Для того чтобы развести потоки воды по разным углам, для равномерного слива, применяются тройники разветвления.
Все желоба подвешиваются на краю кровли на крюках, а саму водосточную трубу крепят к стене хомутами определенного диаметра.

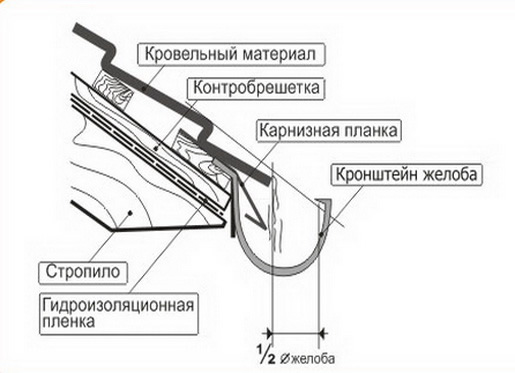

Фото 15 – Монтаж водостока
