Скрытая проводка в деревяном доме
Проводка в доме может быть открытой или скрытой. Названия говорят сами о себе: под скрытой проводкой подразумевается, что электрические провода и кабели, их крепления и защитные конструкции тщательно спрятаны в стены, полы, фундаменты и перекрытия.
Скрытая проводка
Скрытая проводка более надежно защищена от внешних воздействий и не портит внешний вид стен. Однако, в то же время, она более затратна по времени и средствам, трудоемка, трудно проверить состояние проводов и выполнить их замену без повреждения отделки, не зная ее расположения при сверлении отверстий можно попасть в провод. Не смотря на такой список «но», скрытая проводка применяется очень часто.
Существует несколько возможных вариантов того, как «спрятать» проводку и они зависят от того, монтируется скрытая проводка в деревянном доме, или в квартире, под штукатурку или под гипсокартон и т.д.
Монтаж электропроводки регламентируется Правилами устройства электроустановок или сокращенно ПУЭ.
Согласно ПУЭ скрытая внутренняя проводка может быть проложена следующими способами:
- в трубах, гибких металлических рукавах, коробах;
- в замкнутых каналах и пустотах строительных конструкций;
- в заштукатуриваемых бороздах, под штукатуркой;
- замоноличиванием в строительные конструкции при их изготовлении.

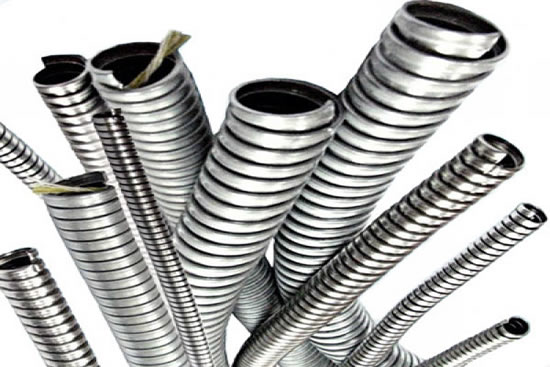

Фото 1 — Металлорукав Р3-ЦА из оцинкованого железа с асбестовым уплотнением
Основным требованием к проводке является пожаробезопасность. В силу этого к конструкциям из сгораемых материалов предъявляются более жесткие требования в отношении скрытой проводки.
- В каркасном доме из дерева провода, прокладываемые в пустотах, должны быть в несгораемых металлических трубах и коробах, которые не допустят возгорания при коротком замыкании. Металл должен быть защищенным от коррозии.
Следует помнить, что в сырых помещениях запрещается использование изоляционных труб с металлической оболочкой, поэтому важно контролировать влажность.
Некоторые используют гофрированные рукава из ПВХ даже в срубе, но это рискованно, так как материал возгораемый. Еще один вариант – короба из пластика, не распространяющего горение (одни относят этот способ к открытой, другие – к скрытой проводке), но он так же не в согласии с ПУЭ и грозит возгоранием.
Гибкие металлические рукава с асбестовым уплотнением – средний вариант, с натяжкой допускаемый в домах из сгораемых материалов. Хотя по-хорошему, металлические рукава, не поддерживающие горение гофры и короба из ПВХ могут быть использованы в таком строении только если они полностью окружены слоем штукатурки или другого несгораемого материала.

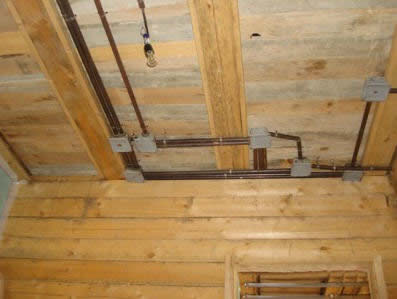

Фото 2 — Скрытая проводка в деревянном доме в металлических трубах
- Для дома, построенного из дерева – сгораемого материала – подойдет только медная проводка.
- Сечение провода выбирается в соответствии с нагрузкой на сеть. Марка провода выбирается в зависимости от рабочего напряжения, на которое рассчитана изоляция провода. Некоторые марки, подходящие для скрытой проводки в деревянном доме:
— ВВГ и NYM – кабеля с медными жилами и оболочкой из ПВХ, имеющие подобные технические характеристики, при одиночной прокладке не поддерживающие горение (самозатухающие). Для прокладывания пучком применяются NYMнг-LS или ВВГнг.
— ПВ и АПВ – изоляция жил и оболочки не поддерживает горение, и т.п.

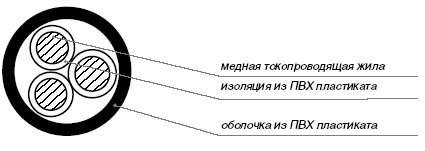

Схема 1 — Схема кабеля ВВГ
ВАЖНО! Желательно составить и сохранить план скрытой проводки. Нельзя монтировать проводку хаотично, в разных направлениях. Кабель должен идти строго горизонтально или вертикально, параллельно стене. Трасса выбирается наиболее короткая. Ведение нескольких соприкасающихся кабелей вместе не допускается — между ними должно быть расстояние.
В местах пересечений обеспечивается дополнительная изоляция – например провод обматывается изолентой. ПУЭ глава 2 содержит правила, согласно которым монтируется проводка.
Электроустановочные изделия
К сожалению многие не уделяют должного внимания выбору распаечных коробок и других узлов, выключателей и розеток для скрытой проводки. Эти и другие изделия должны подбираться специально для скрытой проводки, ведь они являются частью системы, и от них будет зависеть снабжение дома электроэнергией.
Распаечная коробка для скрытой проводки
Для скрытой проводки в деревянном доме, соответственно, нужны только металлические распаечные коробки, которые устанавливаются в доступных для обслуживания местах. Распаечная коробка для скрытой проводки обычно так и подписана в каталогах. Например, коробка распаечная с/п У-198 металлическая.
Фото 3 — Коробка распаечная металлическая с-п У-198
Розетка скрытой проводки с заземлением
Розетка с заземлением нужна для мощной бытовой техники, такой как, например, водонагреватель. В отличие от обычной розетки, розетка скрытой проводки с заземлением имеет не два, а три контакта для подключения проводов (фаза, ноль, земля).
Подключение розетки лучше доверить электрику, а выбрать подходящую розетку можно и самому. Установочная коробка под розетку желательна металлическая. Советуется устанавливать по несколько розеток – как минимум двойная розетка пригодится точно.
Неплохой производитель розеток скрытой проводки с заземлением — «Schneider Electric», выпускающий розетки Этюд, например РС16-007k. Такая двухгнездная розетка скрытой проводки: цена в Москве – 104 рубля , в Киеве – 21 грн. Ее технические характеристики:
- номинальное напряжение: 50Гц, 230В;
- номинальный ток: 16 А;
- тип зажима жил провода: винтовой;
- сечение провода: до 2,5 мм кв.;
- цвет: кремовый.
ВАЖНО! При подключении двойной розетки фаза и ноль должны подключаться к РАЗНЫМ токопроводящим пластинам. Не соблюдение этого правила приведет к короткому замыканию.

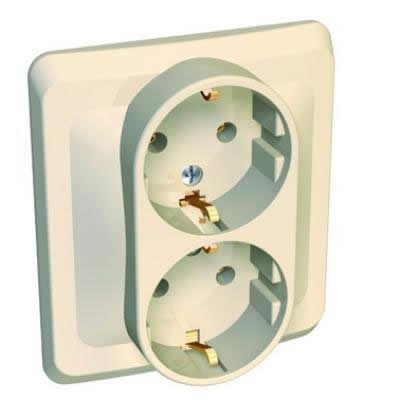

Фото 4 — Lexel Этюд РС16-007K двойная с з/к без шторок
Выключатель одноклавишный для скрытой проводки
Выключатель двухклавишный для скрытой проводки и выключатель одноклавишный для скрытой проводки отличаются количеством подсоединяемых контактов. В первом три клеммы, к которым подсоединяются провода, во втором – две.
Для замены обычного одноклавишного выключателя нужно обесточить квартиру, проверить отсутствие напряжения в розетках, демонтировать старый выключатель, в любой последовательности соединить два провода с двумя клеммами нового выключателя, прикрутить его к стене, одеть крышку, подать напряжение и проверить его работоспособность.
Для установки в новом месте выключателя для скрытой проводки нужна установочная коробка, как и другие элементы системы желательно выполненная из металла. Среди выключателей и подобных приборов для скрытой проводки зарекомендовали себя французские Legrand.
Например, выключатель 10A — IP44 – 250В слоновая кость VALENA (арт. 774101) — влагозащитный выключатель одноклавишный для скрытой проводки, цена в Киеве –102 гривны, в Москве – 250 рублей. Технические характеристики указаны в названии.
Фото 5 — Выключатель 10A — IP44 – 250В слоновая кость VALENA
Обнаружение скрытой проводки
Так как большинство домовладельцев не знают схемы, по которой размещается проводка в их доме, возникает такой вопрос, как обнаружение скрытой проводки.
При повреждениях электрических проводов, замыканиях и перегораниях, чтобы найти и устранить поломку, заменить провод или просто не попасть в него вбивая гвозди или сверля отверстия нужно знать, как найти скрытую проводку в стене. В том, как определить трассу скрытой проводки, поможет прибор для обнаружения скрытой проводки, он же определитель скрытой проводки, тестер скрытой проводки, сканер, датчик, трассоискатель.
Устройство поиска может быть различным в зависимости от того, что нужно обнаружить, на какой глубине пролегают провода и т.п. Обнаружитель трассы может улавливать электрическое поле, создаваемое проводами, или работать по принципу металлоискателя.
Указатель проводки может и объединять эти два принципа работы. Выбирая как найти скрытую проводку в стене, какой инструмент применить, нужно учитывать радиус его действия.
Например, Сигнализатор скрытой проводки Е121(Дятел) позволит обнаружить проводку на глубине до 7 см, PDO 6 от «BOSCH» имеет зону действия до 6 см, на большой глубине – до 30 см – пригодится радар ПОСП-1 и т.д.
Самая простая схема для поиска скрытой проводки состоит из транзистора, головного телефона и нескольких элементов питания. Трасса определяется по тому, в каком месте звук максимально громок.
Схема искателя скрытой проводки

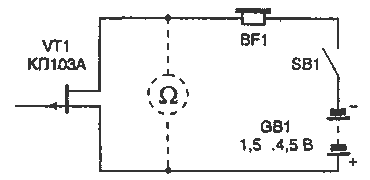

Схема 2 — Самая простая схема искателя скрытой проводки
