Проводка в деревяном доме

Как и любое современное здание, загородный дом или дача нуждаются в электрификации. Возникает соблазн провести провода своими руками, имея некоторые знания и вычитав некоторые рекомендации в статьях и на форумах в интернете. Однако информация зачастую противоречива: то, что по мнению одних можно делать с проводкой, другие категорически не рекомендуют.

За точной информацией следует обращаться к Правилам устройства электроустановок (ПУЭ) и Строительным нормам и правилам (СНиП), вникнуть в которые человеку необученному будет непросто, так как различные виды работ, связанные с электрификацией, освещаются в них коротко и вразброс.

Проводка в деревянном доме несет с собой особую пожароопасность и ее нельзя вести большинством способов, применимых для несгораемых оснований. От выбора способа прокладывания проводки, марки кабеля, качества и способа выполнения соединений будет зависеть не только сохранность имущества жильцов деревянного дома, но и их жизнь. Поэтому проводку в деревянном доме (а в прочем и в любом доме) должен выполнять специалист, но не помешает знать, как нужно делать и как делать не стоит, чтобы контролировать процесс.

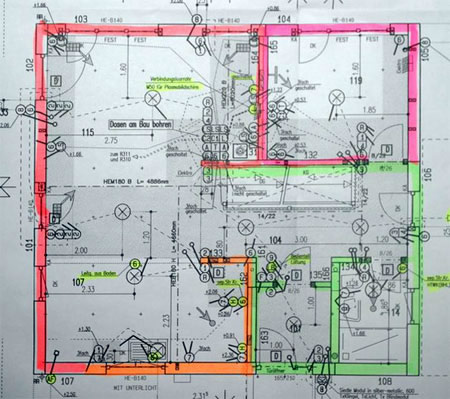

Схема 1 - Схема проводки в доме

Схема 1 — Схема проводки в доме

Как провести проводку в деревянном доме

Если расширить ответ на вопрос «как провести проводку в деревянном доме» (кроме как позвать электрика), то проводка ведется скрытым или открытым способом и делится на внешнюю и внутреннюю.

Внешняя проводка

Внешняя проводка – это провода от централизованной линии электропередач до щита в доме. Она делится на участок ответвления от линии электропередач и участок непосредственно ввода в дом и подключения ко внутреннему щиту. И здесь, как бы руки не чесались, работу по ведению проводов от столба ИМЕЕТ ПРАВО выполнить ТОЛЬКО ЭЛЕКТРИК с допуском. К дому провода могут вестись по воздуху или под землей.

Для ведения по воздуху выбирается кабель достаточного сечения и изоляции, прикрепляемый на натянутый трос, или провод типа СИП. На стене дома провод крепится на изолятор, посаженный на крюк в стене. СИП же крепится специальными анкерными зажимами. Ввод кабеля в дом выполняется через металлическую трубку.

Проведение кабеля под землей более надежно, но и более дорого. Кабель укладывается в траншею, глубиной не менее 0,7 м и вводится в дом через трубу в отверстии в фундаменте.

Вводной провод подключается ко внутреннему распределительному щитку, в котором засполагаются УЗО и автоматы, обеспечивающие безопасность, и от него выполняется разводка линий по комнатам.

Схема 2 - Крепление наружного провода к изолятору вязкой

Схема 2 — Крепление наружного провода к изолятору вязкой

Внутренняя проводка

Есть много вариантов того, как сделать проводку внутри дома. Однако, если использовать нормы и выбирать не как делают, а как правильно провести проводку, то остается два наиболее соответствующих правилам варианта.

1. Скрытая проводка в трубах

Скрытая проводка электрики в деревянном доме сегодня выполняется в чем-угодно: в ПВХ гофрах, металорукавах и т.д. В случае чего от возгорания эти изделия не защитят. Обычно они используются для прокладывания проводки по негорючим основаниям под гипсокартон.

При скрытой проводке по сгорающему основанию допускается их использование, но в слое негорючего материала, например штукатурки.

Монтаж проводки по всем правилам выполняется в герметично соединенных металлических (зачастую медных) трубах. Все ответвления производятся в металлических распаечных коробках, приваренных к трубам. При коротком замыкании это обеспечит непроходимый барьер между электрической дугой и горючим основанием и убережет от пожара.

Трубы должны быть заземлены, не должны иметь острых выступов, которые могут повредить провода. К распределительным коробкам обязательно должен быть доступ. Такой способ наиболее пожаробезопасен, к тому же благодаря прокладке проводов по трубам не возникнет особых трудностей в том, как заменить проводку или как поменять перегоревший участок провода. Однако такая проводка в деревянном доме из бруса очень трудоемка и обходится очень дорого.

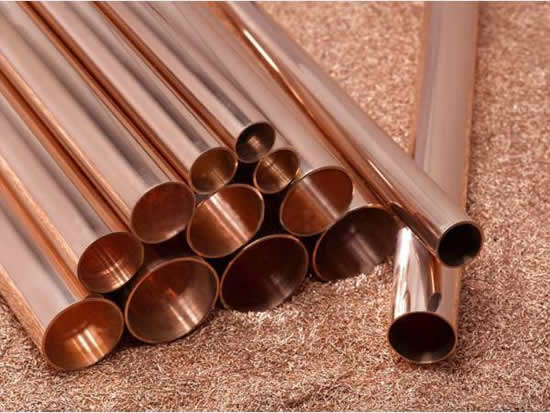

Фото 1 - Металлорукава для скрытой электрической проводки, медные трубы

Фото 1 — Металлорукава для скрытой электрической проводки, медные трубы

2. Открытая проводка на изоляторах или в кабель-каналах

Из всех возможных способов, которыми пользуются, чтобы проложить проводку открыто по сгорающим основаниям, наиболее применимый – это витой провод, закрепленный на фарфоровых изоляторах. Электроустановочные изделия используются также из фарфора и металла. Провод не должен касаться стены: он крепится на ролики таким образом, чтобы между ним и стеной было не менее 10 мм расстояния.

Открытая проводка по дереву так же может быть выполнена в коробах, отвечающих требованиям пожаробезопасности.

Фото 2 - Изолятор-фарфоровый (Россия)

Фото 2 — Изолятор-фарфоровый (Россия)

Какой нужен провод для проводки в доме

Как уже упоминалось, для уличной проводки по воздуху можно использовать самонесущий изолированный провод с алюминиевыми жилами. С медным вводным кабелем он соединяется при помощи специальных зажимов. Подземным способом ведется только медный изолированный кабель.

Что касается того, какой нужен провод для проводки в доме, то выбор может пасть на разные марки кабеля или провода, но они непременно должны быть медными, с хорошей, желательно двойной или тройной изоляцией, самозатухающие и не распространяющие дым (нг-LS). Наиболее часто рекомендуют кабели ВВГнг или NYM.

Сечение проводов выбирается в зависимости от планируемой нагрузки на них и способа их прокладывания. Есть некоторые минимумы и стандартные значения, например кабель для отвода от линии электропередач используется с сечением не менее 16 мм.

Как сделать проводку в частном доме

Как провести проводку в доме и как провести проводку в квартире – оказывается немного разные вещи. В том, как провести проводку в частный дом из кирпича или как сделать проводку в частном доме из дерева, оказывается, тоже есть отличия. Главный фактор, вносящий различия в электропроводку по разным основаниям – это пожаробезопасность.

Требования к проводке рознятся и в зависимости от условий помещения и предполагаемой нагрузки на сеть, например проводка на кухне будет отличаться от проводки в ванной сечением проводов и размещением электроустановочных изделий.

Монтаж проводки своими руками можно увидеть на различных профессиональных и аматорских видео. Узнав и сравнив некоторую информацию по электропроводке, работу все же лучше заказать у опытных подрядчиков.

Стоимость проводки в деревяном доме

Проводка в деревянном доме, цена работ в Москве – от 500 рублей/кв.м., в Киеве – чуть дешевле.
