Открытая электрическая проводка – вид проводки, встречающийся реже, чем скрытая и во многом ей уступающий. Плюсы такой проводки в доступности для осмотра и замены, и в относительной легкости монтажа. Крепить такую проводку можно поверх готовой отделки.

Часто такая проводка применяется в деревянном доме в силу трудностей скрытого монтажа.

Согласно ПУЭ она представляет собой проводку, проложенную по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

Разновидностями открытой проводки являются стационарная, передвижная и переносная.

Открытым способом провода и кабели прокладываются непосредственно по поверхности стен и потолков, на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п. Виды монтирования открытой проводки следует рассмотреть подробнее.

Монтаж открытой проводки по поверхности стен с помощью скоб

Кабели, сечением менее 6 мм.кв м можно крепить прямо к поверхности стен и потолка электротехническими скобами. Провод для открытой проводки должен иметь несколько слоев изоляции. Кабели типа ВВГнг и NYM можно класть без прокладки, кабели с более слабой изоляцией нуждаются в металлической или асбестовой подкладке. В квартире, на даче, да и в любом жилом помещении такая проводка смотрится не очень красиво.

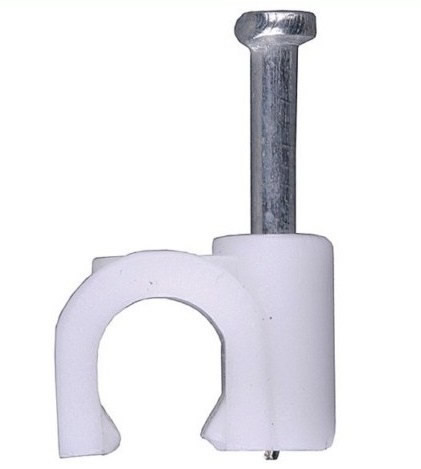

Фото 1 — Скоба для монтажа электропроводки

Проводка на струнах, тросах

Такая проводка применяется в хозяйственных постройках.

Механизм крепления заключается в том, что в стену или другое основание вбиваются крюки, на которых по воздуху натягивается стальной трос.

Кабель или провод крепится к тросу стальными или пластиковыми креплениями. Коробка ответвительная для открытой проводки такого типа так же прикрепляется к тросу. Струнная проводка – это разновидность тросовой. Ее отличие в том, что струна из проволоки местами приваривается к деталям, заложенным в основание (например железобетонное), прилегает к нему.

Проводка на изоляторах, роликах

Наиболее распространенный в прошлом способ. О его надежности горячо спорят, но, не смотря на это, он снова в моде. Такая электрическая проводка может быть использована в бревенчатом доме, административном здании и с некоторых пор используется как декоративная деталь в интерьере домов и квартир.

В связи с давностью метода и ажиотажем вокруг него, достаточно тяжело найти фарфоровые изоляторы, на которые крепится витой провод, который можно сделать самостоятельно из многожильного медного провода с усиленной изоляцией.

Через расстояние не более 40-50 см (можно гораздо чаще) сверлятся отверстия, в которые с помощью гипса или другого материала крепятся шурупы, на которые надеты изоляторы. На них закрепляется скрученный провод.

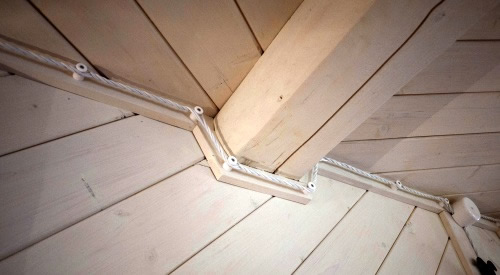

Фото 2 — Открытая проводка из витого провода на фарфоровых изоляторах

Проводка в трубах

Открытая проводка может быть смонтирована в пластиковых или металлических трубах. Металлические трубы применяются в крайнем случае если нельзя использовать другой материал, например при прокладыванию проводки по горючим основаниям.

Трубы хорошо защищают проводку от механических повреждений и не позволят распространиться горению. В трубах нельзя соединять провода. Для соединения и ответвления проводки предназначена распаечная коробка.

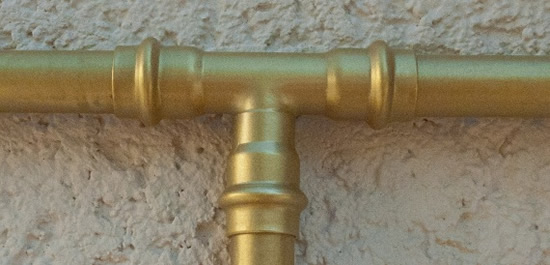

Фото 3 — Открытая проводка в трубах

Проводка в коробах

Короба или кабель-каналы, как правило, пластиковые, часто применяются для открытого монтажа проводки в офисах, встречаются и в жилых помещениях. Они удобны в сборке и монтаже, имеются разных размеров и расцветок, есть даже короба с разделителями для разных кабелей. Не смотря на то, что у кабель-канала присутствует некоторая декоративная составляющая, в квартире они смотрятся не очень эстетично.

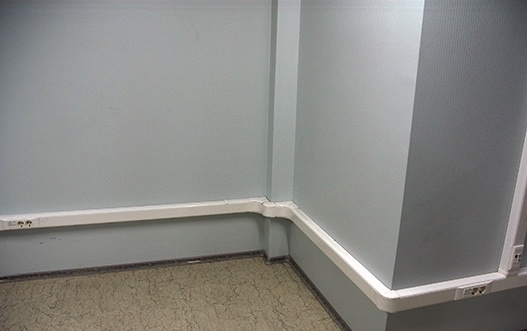

Фото 4 — Открытая проводка в коробе

Проводка в гибких металлических рукавах

Используется в технических помещениях, на чердаках.

Проводка на лотках

Это конструкции из стальных труб или стальные широкие короба, по которым прокладываются пучки кабелей.

Проводка в электротехнических плинтусах и наличниках

В плинтуса обычно прячется проводка, ведущая к розеткам.

Чаще всего применяется комбинация нескольких из вышеописанных способов. Проводка в помещениях с повышенной влажностью – в бане, ванной, на кухне, и проводка в пожароопасных помещениях выполняется с особенными мерами предосторожности.

Проводка наружная

Внешняя проводка здания так же может быть открытой или скрытой. Она размещается по наружной части стен зданий и на опорах между ними.

Проводка наружная представляет собой ответвление от линии электропередач и непосредственно вводной кабель, соединяемые специальными зажимами.

На вопрос «как сделать наружную проводку» есть однозначный ответ: позвать электрика. Вести кабель от централизованной линии электропередач имеет право только квалифицированный электрик с допуском.

Провод для наружной проводки выбирается изолированный медный или алюминиевый с крупным сечением. Может быть использован кабель, проложенный по натянутому в воздухе тросу или проведенный под землей. Ответвления от линии по воздуху ведутся на высоте 6-3,5 метров (в зависимости от участка), постепенно снижаясь при подходе к дому. Вводной кабель крепится к стене на изоляторах и входит в стену через стальную трубу.

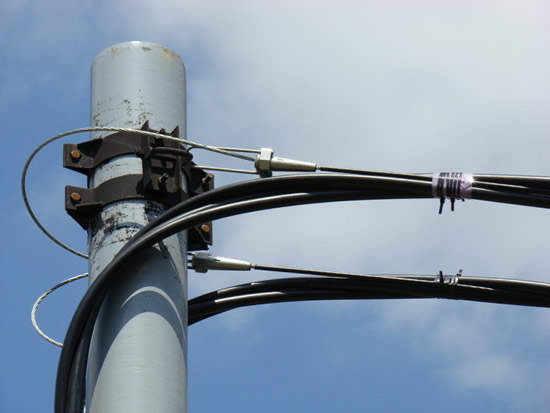

Фото 5 — Наружная троссовая электропроводка

Выключатели для открытой проводки

Как и для скрытой проводки, для открытой выпускаются специальные электроустановочные изделия.

В зависимости от того, сколькими источниками света нужно управлять, выбирается выключатель одноклавишный для открытой проводки или выключатель двухклавишный для открытой проводки. Для их монтажа не нужны углубления под установочные коробки в стенах – они просто привинчиваются к стене вместе с прокладкой из материала, который не горит и не проводит ток или с деревянной подкладкой (в зависимости от того горючее основание или нет).

Брызгозащищенный выключатель может быть прикреплен к стене и без прокладки. Выбирая выключатель одноклавишный для открытой проводки или выключатель двухклавишный для открытой проводки стоит обратить внимание на его технические характеристики, среди которых номинальные напряжение и ток, и степень защиты выключателя.

Популярны электроустановочные изделия производства Легранд. Есть и другие неплохие изделия, соответствующие международным стандартам и ГОСТ, например, выключатели от Lexel.

Стоимость одноклавишных выключателей для открытой проводки

Выключатель одноклавишный для открытой проводки, цена в Киеве начинается в среднем от 20 грн.

Выключатель одноклавишный для открытой проводки, цена в Москве начинается в среднем от 80 рублей.

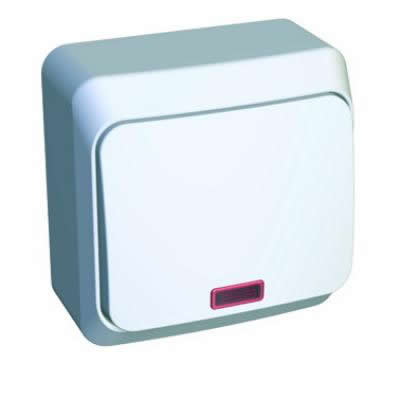

Фото 6 — Lexel Этюд белый одноклавишный выключатель с подсветкой (арт. KA10-002b)

Розетки для открытой проводки

Электрические розетки для открытой проводки так же отличаются от скрытых формой и способом монтажа. Подрозетники для них представляют собой не стаканчик, а плоскую пластину из металла, дерева или пластика, прибиваемую или прикручиваемую к стене. На нее крепится сам механизм розетки, обесточенные провода открытой проводки присоединяются к клеммам, сверху устанавливается крышка.

Материал подрозетника и необходимость дополнительной изоляции – асбестовой подложки – определяется горючестью основания. Требования к розеткам закреплены в государственных стандартах, например, какими должны быть розетки, эксплуатируемые в пожаробезопасных помещениях, указывает ГОСТ 7396.

Стоимость розеток для открытой проводки

Что касается стоимости розеток для открытой проводки, то, например legrand двухгнездная с заземлением розетка открытой проводки – цена в Москве: 82 рубля, в Киеве: около 28 гривен.

Фото 7 — Legrand Quteo двойная розетка с заземлением для открытой проводки
