Монтаж проводки. Способы монтирования

Монтаж проводки, как в доме, так и в квартире, осуществляется в определенной последовательности и по определенным правилам.

Последовательность монтажа проводки своими руками

1. Проектирование. Сначала составляется схема проводки, определяется количество розеток, выключателей, светильников, их размещение, объединение в группы, планирование трасс и подсчет мощности приборов, которые будут подключаться к сети. На основании этого вычисляется необходимая мощность УЗО и автоматов, выбирается место расположения вводного щита.
2. Разметка. Если это не первичное прокладывание электрической проводки, а ее замена, то необходим прозвон стен искателем проводки или отверткой-индикатором, чтобы определить, нет ли старой проводки в местах, где будет прокладываться новая. Выполняется разметка трасс и мест, где будут распределительные коробки, розетки, светильники и выключатели.
3. Монтирование проводки

Способы монтирования проводок

Способы монтирования проводок рознятся в зависимости от оснований, по которым они прокладываются.

• Проводка по оштукатуренному кирпичу и бетону ведется в штробах, выдалбливаемых в штукатурке.

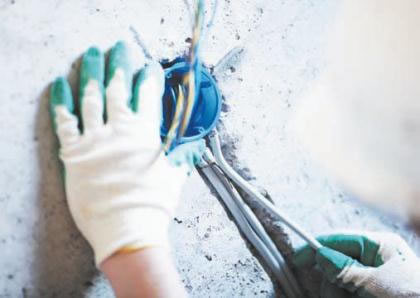

Фото 1 — Проводка в штробе

• Проводка по дереву выполняется в герметично соединяющихся металлических трубах и металлических распаечных коробках, или открыто при помощи изоляторов или кабель-каналлов.

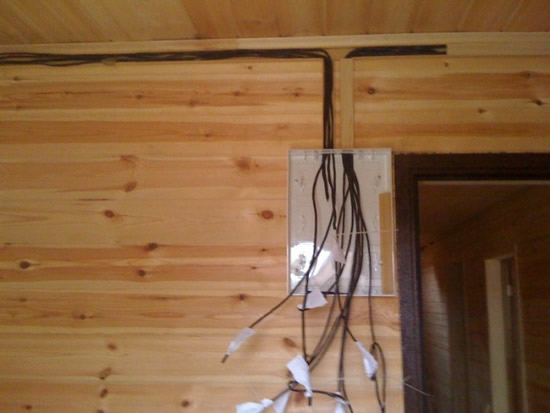

Фото 2 — Проводка, монтируемая в коробе

• Для стен в гипсокартоне применяется ведение проводки в ПВХ гофрах и металлических рукавах.

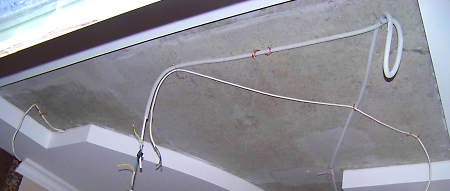

Фото 3 — Монтаж проводки, которая будет скрыта гипсокартоном или натяжным потолком

По смонтированным вспомагательным конструкциям протягиваются провода, монтируются распределительные и установочные коробки. В распределительных коробках выполняются соединения проводов. Способы соединения проводов:

• пайка;
• сварка;
• специальные зажимы.

Применяется и скрутка проводов, но по нормам она должна использоваться лишь как подготовка к пайке.

Провода внутренней проводки подключаются к автоматам, УЗО и счетчику, производится монтирование наружной проводки (при помощи квалифицированного электрика), силовой кабель подводится к внутреннему щиту, выполняется подключение (при помощи все того же электрика).

Некоторые правила монтажа проводки

• Монтаж проводки желательно осуществлять сразу в полном объеме и доверять его одному подрядчику.
• Медная и алюминиевая проводка в соединениях ведут себя плохо – контакт со временем разрушается. Если нужно соединить медный и алюминиевый провод, нужно применять специальные клеммники.
• Соединения осуществляются только в распределительных коробках, к которым должен быть обеспечен доступ.
• Срок службы алюминиевой проводки – от 15 до 30 лет. Старая алюминиевая проводка в квартире требует замены и лучше на более прочную медную.
• Нельзя экономить на электроустановочных изделиях – розетках и выключателях. Они являются не менее важной частью системы, чем сами провода. Их выбор повлияет на безопасность и комфорт пользования электрикой.
• Ведение трасс осуществляется только по строго вертикальным и горизонтальным линиям, параллельным архитектурным линиям. Трассы выбираются как можно более короткие. План проводки, особенно скрытой, с нанесенными трассами, нужно сохранить.
• Сечение проводов разных групп выбирается в зависимости от мощности подключаемого к ним оборудования. Например, для вытяжки и электроплиты на кухне нужно вести отдельную линию из провода с большим сечением, чем линия обычных розеток.

Стоимость монтажа проводки

Есть участки проводки, которые можно попробовать провести самостоятельно, есть работы, которые может выполнять только электрик с допуском. Стоимость полного монтажа проводки, в зависимости от объема и сложности работ может составлять несколько тысяч гривен или несколько десятков тысяч рублей, но безопасность и жизнь стоят несоизмеримо больше.
