Конструируем навес

Большинство навесов строят, когда, например, хотят выделить какой-то угол двора, затенить патио или отделить тот или иной участок от окружающего двора. Вот несколько примеров применения навеса в конкретных условиях.

Изменение размеров

Чтобы сделать навес шире того, который уже есть, надо либо удлинить балки перекрытия, либо добавить еще одну балку и стойки. Более длинные прогоны между балками возможно потребуют укрупнения несущих элементов, особенно если нагрузка велика, например, с учетом зимних снежных наносов. При использовании более крупных стропил увеличивают размеры балок перекрытия и стоек, чтобы сохранить общую пропорциональность.

Для увеличения крыши над патио удлиняют балки перекрытия, а также добавляют количество стропил. Иногда ставят дополнительные стойки.

Изменение формы. Большинство навесов — прямоугольные, но если понадобится Г-образный, У-образный или с вырезом посредине, то их делают как два самостоятельных навеса, а затем соединяют. Балки сращивают металлическими пластинами-стяжками или кладут внахлест. При втором способе навес получается ступенчатым, что более красиво, чем если бы он был обычным. Места стыка двух секций должны быть прочно соединены болтами, стяжками или металлическими стыковочными накладками.

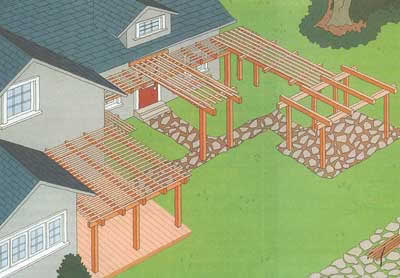

Делаем навес своими руками

Примечание: Возможности модифицирования навеса под конкретные условия безграничны. Длинными узкими навесами можно закрывать дорожки, защищать окна от света или укрывать тенелюбивые растения. Верх навеса фокусирует внимание на участок под ним. Большие площадки наподобие большого патио или террасы закрывают, поставив дополнительные стойки, балки и стропила. Если хотят оставить часть площадки под солнцем, то обычно используют тот же каркас, но снимают верхнюю обрешетку.

Изменение расположения стоек. В большинстве случаев стойки навесов патио расположены по углам, с промежуточными стойками, установленными с равным интервалом. Однако иногда необходимо сместить стойки, чтобы «кадирировать» открывающийся вид, обеспечить проход или обойти препятствия наподобие подземных трубопроводов или больших деревьев.

Как правило, расстояние между стойками должно составлять 1,8-3 м с примерно равными интервалами. Более длинные прогоны требуют более мощных несущих балок крыши, чтобы исключить проседание последних. По эмпирическому правилу балка надежно выдерживает вес 0,3-х м прогона на каждые 25 мм своей толщины. То есть, например, если сечение балки — 100×150 мм, то она обеспечивает прогон в 1,8 м, если ее сечение — 100×200 мм, то — 2,4 м и так далее. Всеми способами избегают прогонов длиннее 3,7м.

Если вы живете в регионе, отличающемся сильными ветрами или снегопадами, посоветуйтесь по данному вопросу с местным инженером или архитектором.

Распределение тени и солнца

Навесы с решетчатым настилом можно рассчитать с учетом желательного характера освещенности. Варьируя размер, интервал и ориентацию элементов каркаса, можно регулировать освещенность под навесом. Вариантов существует так много, что лучше выбирать нужный вариант опытным путем. Пробуют укладывать разные рейки с разным интервалом на небольшом участке поверхности и, сравнивая результаты, определяют то, что нужно в данном случае.

Обычно рейки обрешетки укладывают с интервалом, равным их толщине. Таким образом, рейки с сечением 50×50 мм кладут с интервалом 40-50 мм, а с сечением 50×100 мм — с интервалом 75-100 мм. Данная компоновка обеспечивает уютную тень.

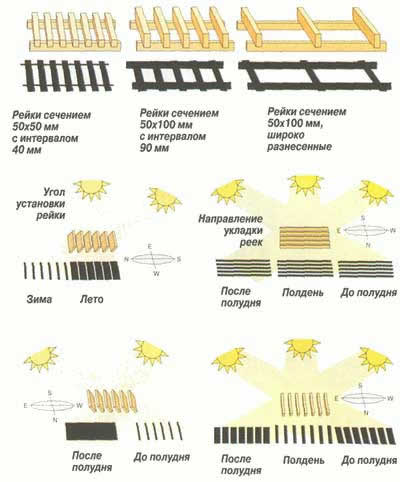

Распределение тени и солнца от навесов

Для максимальной освещенности кладут меньше реек с большим интервалом. Навесы такого типа над патио, как правило, больше ограничивают площадку, чем создают тень. Однако надо учесть, что такие конструкции выглядят слабыми и «худосочными», если только каркас не является достаточно мощным и не придает им прочность.

Обрешетка, уложенная в направлении восток-запад, обеспечивает тень на протяжении большей части дня. Укладка обрешетки в направлении север-юг дает тень утром и вечером, но в полуденные часы будет пропускать свет.

Испытанным способом регулирования освещенности под навесом являются вьющиеся растения. Такие лиственные виды, как ломонос, глициния и виноградная лоза дают прохладную тень летом и пропускают солнечный свет зимой.
