Каркасно щитовые дома. Основы технологии возведения

Дома из каркасно-щитовых конструкций являются популярной разновидностью каркасного строительства.

Что из себя представляют каркасно-щитовые дома

Сборка построек осуществляется из произведенных в заводских условиях панелей типа SIP и каркасных элементов (брусьев, досок).

На подготовленную стройплощадку поступают готовые к монтажу детали каркасного строения. Произведенные с высоким показателем точности каркасные элементы обеспечивают быструю сборку, надежную теплоизоляцию дома.

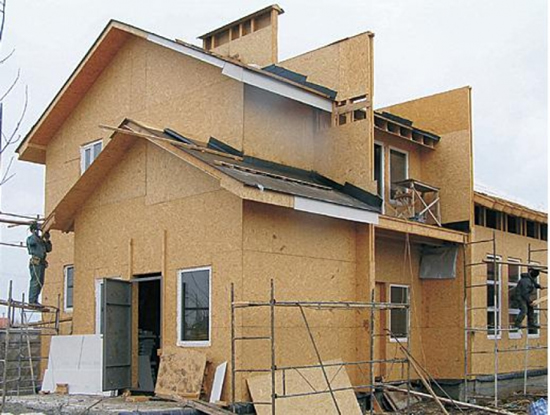

Фото 1 — Возведение каркасно-щитового коттеджа

Соединяемые в единую конструкцию панели образуют внешние, несущие, внутренние стены будущего строения, межэтажные перекрытия, перегородки, кровлю.

Представляемые малоэтажные эконом-дома возводятся за считанные дни. Уже на 3-4 день после начала сборки можно приступать к осуществлению отделочных мероприятий.

Деревянные дома рассматриваемого типа могут быть сезонного либо круглогодичного использования. Возможность утепления конструкции легко позволяет использовать «каркасники» как жилые строения. Распространение получили и так называемые «садовые» каркасные домики, возводимые на дачных участках.

Преимущества представляемых каркасно-щитовых домов

Технология устройства каркасно-щитовых строений сегодня выбирается многими домовладельцами ввиду таких преимуществ:

• долговечность постройки гарантированно составляет от 50 лет;
• прочность . Экспериментально доказано, что сип-панель шириной 1,25 м выдерживает нагрузку вертикального типа в 14 тонн. Поперечная нагрузка, которую выдерживают SIP-панели, составляет 4,5 тонн на 1 м². При этом допустимый показатель поперечной нагрузки для панелей, используемых в возведении коттеджей, составляет 0,35 тонн на 1 м²;
• экологичность . При производстве щитовых панелей используются экологически безопасные материалы, не подверженные гниению, появлению плесени, поражению паразитами. SIP-панели не содержат вредных летучих элементов;
• энергосбережение . Панельные щиты утепляются эффективным энергосберегающим материалом. Поэтому теплопотери каркасно-щитового дома соответствуют нормированным требованиям. Так, для коттеджа в 100 м² показатель теплопотерь составляет 10 кВт/ч;
• пожаробезопасность . Согласно госнормам СИП-панели относятся к слабогорючим материалам (группа горючести Г1 по ГОСТ 30402-96. По группе воспламеняемости – В2, представляемые панельные щиты являются умеренно воспламеняемыми. Время самостоятельного горения данного материала составляет 0 сек – если панель вынести из пламени, то она погаснет;
• оперативный монтаж . Заводские сендвич-панели собираются как конструктор на месте с подготовленным фундаментом. Одноэтажные дома возводятся за 4-5 месяцев. При этом не требуется выбирать сезон, нанимать бригаду строителей. Каркасно-щитовое строение не подвержено усадке, поэтому осуществлять отделочные мероприятия можно сразу после возведения дома;
• доступная стоимость . Экономия при выборе каркасно-щитовой конструкции начинается с доступной стоимости материалов, простоты монтажа, затрагивает существенное снижение затрат на сезонное отопление и кондиционирование. При подсчете всех затрат можно смело сказать, что постройка целого дома приравнивается к приобретению сравнительно недорогого авто!

Кроме перечисленных достоинств, следует отметить возможность использования любых отделочных материалов, а также возможность укладки внутридомовых коммуникаций внутри стен.

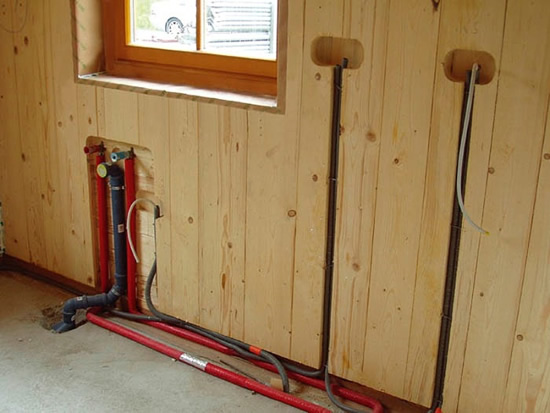

Фото 2 — Укладка коммуникаций в панельном каркасе

Недостатки каркасно-щитовых домов

Естественно, существуют минусы рассматриваемых строений. К ним относятся:

• необходимость использования при строительстве стен и кровли спецтехники;
• невозможность сборки стен на месте возведения (в отличие от каркасных домов);
• сложность ремонта полов с необходимостью замены лаг. При возведении щиты устанавливаются на фермы, являющиеся основой для настила полов. Поэтому заменить прогнившие лаги будет нелегко;
• невысокая звукоизоляция.

Несмотря на указанные недостатки, финские дома размерами 6х9, 6х8, 6х4, строящиеся по каркасно-щитовой технологии, пользуются популярностью.

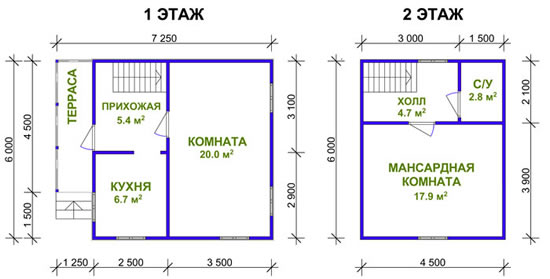

Фото 3 — Схема проекта каркасно-щитового коттеджа размерами 6х6

На фото представлен популярный проект щитового дома. Дополнительная пристройка выполнена террасой. Мансарда полноценно заменяет второй этаж. Такой терем можно легко использовать как жилой коттедж.

Каркасно щитовой дом своими руками

Важно понимать, что построить каркасно щитовой дом собственноручно невозможно без предварительного составления проекта. Даже готовые к монтажу «каркасники» собираются строителями по проектным эскизам и чертежам.

Именно проектными решениями определяются основные моменты возведения строения:

• выбор типа фундаментного основания в результате осуществленных геологических изысканий;
• подвод, разводка по дому необходимых коммуникаций: канализации, водопровода, электричества, природного газа;
• выбор материалов для устройства каркасного основания: металла либо породы древесины и размеров балок;
• выбор материалов для последующих облицовочных и отделочных работ;
• выбор утеплителя, системы отопления (при необходимости использования проектируемого дома круглогодично).

Основы технологии возведения

О том, как построить каркасно-щитовой дом, подробно расскажет такая инструкция. Принцип строительства щитового дома аналогичен каркасной технологии.

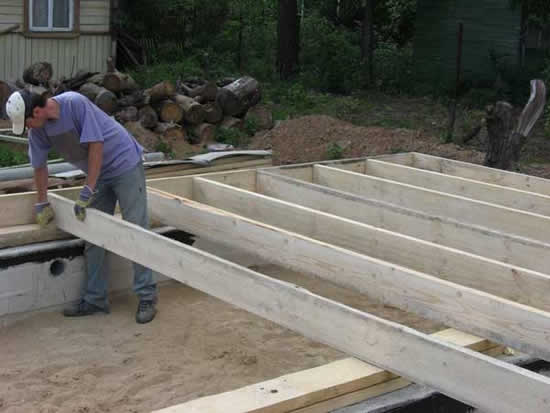

Фото 4 — Основа для щитового дома

Сборка нового дома достаточно простая. Основными этапами возведения являются:

1. Обустройство фундамента. Обычно фундамент подбирается ленточный. Сначала осуществляется рытье траншеи, затем — изготовление опалубки, закладка связанной арматуры, потом – заливка бетонным составом.
2. Устройство чернового пола и нижней обвязки каркасной подосновы. Нижняя обвязка крепится к закладному брусу.
3. Формирование каркаса стен. Осуществляется установка вертикальных стоек для крепления щитовых панелей. Затем выполняется верхняя обвязка.
4. Крепление щитов. Готовые СИП-панели фиксируются к установленным каркасным стойкам. При необходимости, дополнительно выполняется утепление панелей.
5. Устройство кровли. Сначала крепят стропила, затем – обрешетку, гидроизоляцию, утеплительный материал, пароизоляцию. Сверху монтируется облицовочное покрытие.

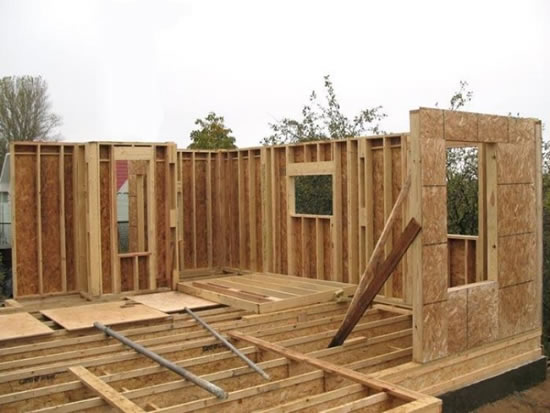

Фото 5 — Возведение стен

Важно! Технология возведения требует правильности нанесения разметки под нижнюю обвязку. Следует соблюдать последовательность сборки внешних и внутренних стен, а также правильность и надежность крепления всех каркасных элементов.

Современное производство готовых щитовых домов существенно упрощает строительство нового жилища.

Каркасно-щитовые дома отзывы

В основном отзывы настоящих владельцев рассматриваемых каркасно-щитовых построек положительные. Практичность технологии позволяет существенно экономить на основных затратных статьях и при этом обеспечивать должное качество возводимого жилья.

Что же хорошего говорят о щитовых домах? Самое первое преимущество – экономичность. За этим показателем идет долговечность.

В отзывах вы сможете прочитать о надежности таких строений. Ведь даже в отдаленных северных районах с достаточно неблагоприятными условиями практикуется строительство щитовых «каркасников».

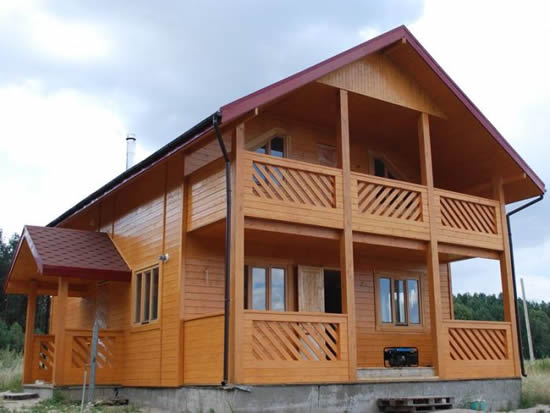

Фото 6 — Каркасник после отделки

Важным показателем отмечается отсутствие усадки. В отличие от кирпичных и деревянных построек, щитовые дома не подвержены усадочным процессам и владельцу не приходится дожидаться окончания усадки, чтобы приступить к финишным отделочным мероприятиям.

Что добавить? Конечно же – ремонтопригодность! СИП-панели легко ремонтировать. Например, когда понадобится заменить утеплитель, достаточно разобрать наружную обшивку.

Каркасно-щитовые дома: цена

Стоимость на готовые к возведению каркасно-щитовые дома различная и всегда зависит от этажности, конструктивных особенностей, качества материалов, сложности строительства.

Также различие в цене характеризуется заказом домокомплекта с монтажом либо без работ по возведению строения.

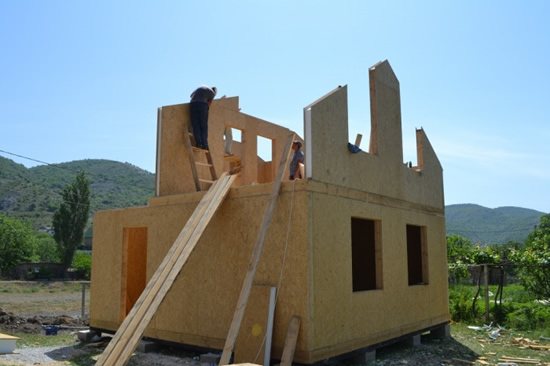

Фото 7 — Возведение щитового коттеджа из готового домокомплекта

Так, стандартный комплект, рассчитанный на самостоятельную сборку, имеет стоимость от $70-100 за м². Цена, включающая монтаж конструкций, начинается с $200 за 1м² возводимого дома. Услуга «под ключ», в которую входят отделочные работы, оценивается дороже и стоимость сервиса начинается с $500 за 1м².
