Инструкция по установке радиаторов отопления

Прохудилась батарея? Хотите заменить старую громоздкую чугунную батарею компактной и более экономичной биметаллической? Установка радиаторов отопления − недорогой и верный способ вернуть тепло в свой дом!

Установка радиатора отопления

Перед началом работ учтите некоторые нюансы:

  • Перед заменой батареи вода должна быть перекрыта только в квартире заказчика, а не в доме целиком.
  • Воду должны перекрывать только сотрудники ЖЭКа, имеющие для этого соответствующую квалификацию. Даже при замене батареи своими руками поручите это занятие специалистам. В противном случае рискуете оставить без водоснабжения всех жильцов, чьи квартиры расположены по стояку.
  • Замена батареи, в идеале, также должна производиться сотрудниками ЖЭКа или специально нанятыми для этого рабочими. Если снятие и установка заказчиком были проведены самостоятельно, то вся ответственность за исправность системы ложиться на него.
  • Установка и замена батареи при использовании метода изгиба труб и работы газосваркой, вместо привычной системы установки, также должны производиться рабочими, имеющими определенную квалификацию на проведение работ повышенного уровня безопасности.

Выбор и монтаж радиаторов разного типа

На рынке сегодня представлены радиаторы, изготовленные из чугуна, алюминия, стали, а также биметаллические радиаторы. Как среди них выбрать подходящий?

Чугунные радиаторы

Современные чугунные радиаторы − это уже не те громоздкие гармошки, которыми мы их привыкли видеть в «хрущевках» и большинстве советских квартир. Сегодня они выглядят как плоские панели, имеющие сглаженные углы и презентабельный вид. За счет своих физических свойств чугун, нагреваясь, долго сохраняет тепло, постепенно отдавая его помещению.

Преимущества: улучшенный теплообмен, срок службы порядка 25-50 лет.Недостатки: большой вес (одна секция чугунной батареи весит порядка 8 кг), потому монтаж радиаторов отопления из чугуна невозможен в ряде помещений, стены которых выполнены из древесины или, например, гипсокартона. Единственный вариант крепления радиатора в таких домах − насквозь через стену. К тому же, из-за шероховатой поверхности и небольшим промежуткам между секциями такие радиаторы тяжелы в уборке.

Недостатки: большой вес (одна секция чугунной батареи весит порядка 8 кг), потому монтаж радиаторов отопления из чугуна невозможен в ряде помещений, стены которых выполнены из древесины или, например, гипсокартона. Единственный вариант крепления радиатора в таких домах − насквозь через стену. К тому же, из-за шероховатой поверхности и небольшим промежуткам между секциями такие радиаторы тяжелы в уборке.

Производители: Модель МС-140 или так называемая «гармошка» − извечная классика, хорошо знакомая всем нам. Преображенные чугунные радиаторы можно найти в каталогах VIADRUS (Чехия), ROCA (Испания) и FERROLI (Италия), а также отечественных производителей − ЧАЗ (Чебоксарский агрегатный завод) или МЗОО (Белорусия). Цена: от 8$ за секцию.

Алюминиевые радиаторы

По конструкции современные алюминиевые радиаторы от чугунных мало чем отличаются. Однако, существенная разница между ними − вес секций радиатора.

Преимущества: хорошие показатели теплоотдачи, наличие вентиляционных окошек, равномерно распределяющих теплый воздух по помещению, вес секций (всего 1 кг!), гладкая поверхность, могут быть закреплены на любой поверхности.

Недостатки: восприимчивость к химическому составу воды, скачкам давления в трубопроводе.

Производители: За счет того, что небольшой радиатор может отопить сравнительно большую площадь, на рынке можно встретить модели от 80-100 мм глубиной и межцентровым расстоянием от 300 до 800 мм, и количеством секций в радиаторе от 4 до 16. Более распространены модели итальянского производства: радиаторы фирм FONDITAL, DECORAL, RAGALL, FARAL, а также ряд радиаторов отечественного производства − СМК (г. Ступино) и ММЗиК (г. Миас). Цена: от 12$ за секцию.

Биметаллические радиаторы

Можно сказать, что данный тип радиаторов является компромиссом между чугуном и алюминием. Внешне биметаллические радиаторы сложно отличить от алюминиевых, однако такие изделия к составу воды и переменам в давлении не чувствительны. Универсальная конструкция таких отопительных радиаторов направляет горячую воду по стальным трубам, отдающим тепло алюминиевым панелям, а те нагревают воздух в помещении. Монтаж радиатора отопления такого типа − лучший из вариантов и по цене, и по физическим свойствам товара.

Преимущества: вес, усовершенствованная конструкция батареи, хорошие показатели теплоотдачи.

Недостатки: пока не обнаружено.

Производители: На рынке можно встретить продукцию преимущественно итальянских (SIRA, GLOBAL) и чешских производителей (ARMATHERMAL). Из отечественных лучшими по праву считаются радиаторы РИФАР (г. Гай, Оренбургская обл.), ЦВЕЛИТ-Р (г. Рязань) и САНТЕХПРОМ (г. Москва). Цена: от 15$ за секцию.

Стальные радиаторы

Стальные панельные радиаторы часто имеют рельефную поверхность. Такой вид радиатора обусловлен точечной сваркой между каналами. Однако некоторые производители выпускают стальные радиаторы с гладкой лицевой панелью.

Преимущества: высокая теплоотдача, гибкие возможности подключения.

Недостатки: серьезных недостатков не выявлено.

Производители: INSOLO (Турция) выпускает широкий модельный ряд экономичных радиаторов с нижним и боковым типом подключения. Заводы производителя практически полностью автоматизированы и привлечение человеческих ресурсов сведено к минимуму, что во многом исключает возможность покупки бракованного товара. Данные радиаторы изготавливаются на основе из углеродистой стали с защитным цинк-фосфатным покрытием. В модельном ряду этого производителя можно найти радиаторы от 300 до 900 мм высотой и длиной от 400 до 3 000 мм. Радиаторы INSOLO поставляют уже с оборудованными вентилями с термоголовками.

Цена: от 25$. KERMI THERM X2 − стальные панельные радиаторы немецкого производства. Конструкция радиаторов КЕРМИ PROFI K, V и VM в корни отлична от других моделей подобного типа − производство радиаторов KERMI происходит по уникальной, разработанной самим брэндом технологии THERM X2 (открыта в 2007 году). Панели в данных моделях к подающей линии подключены не параллельно, а последовательно, т.е. теплоноситель − лицевая панель − остальные панели. За счет такой системы передняя панель радиатора нагревается на 25% быстрее, а к задней панели доходит уже меньшее количество тепла, т.е. нет излишнего перегрева. Каждая модель такого радиатора предполагает свой тип подключения: К − боковое, V и VM − нижнее. Цена: от 35$.

Правила установки радиаторов

При замене батарей по всему дому или квартире важно, чтобы была оставлена и согласована с соответствующими специалистами схема установки радиаторов отопления. Она служит не только ориентиром при выполнении монтажных работ, но также, если составлена грамотно, позволит эффективнее обогревать помещение, позволяя заказчику экономить.Правильная установка радиаторов: последовательность действий

Перекрыть воду в квартире, а затем − у конкретного участка.

Слить воду из участка, подлежащего замене.

Продуть трубы и вытравить оставшуюся воду.

Демонтировать старый радиатор.

Установить новый радиатор, ориентируясь на инструкцию по установке, а также рекомендации от производителя (инструкция по установке радиаторов определенного типа должна идти в комплекте с сертифицированным товаром).

После завершения монтажа и опрессовки система тестируется на предмет течи и работы секций радиатора.

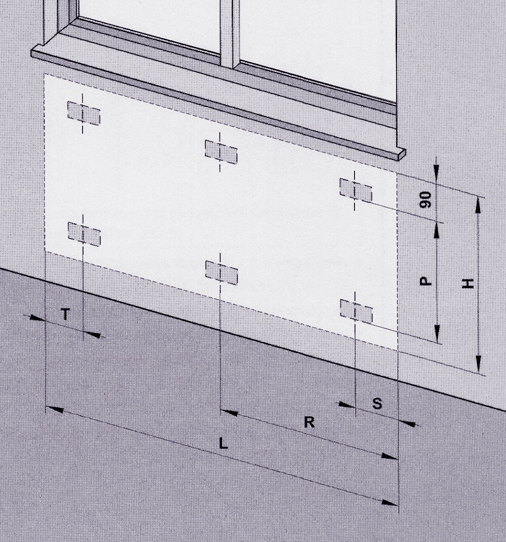

Фото 1 — Разметка для установки кронштейнов

Фото 1 — Разметка для установки кронштейнов

ВАЖНО! При выборе радиатора учитывайте:максимальную температуру обогрева;

  • максимальную площадь, для нормального обогрева которой может быть использовано определенное количество секций радиатора;
  • рабочее давление данного теплоносителя;показатель давления опрессовки системы.

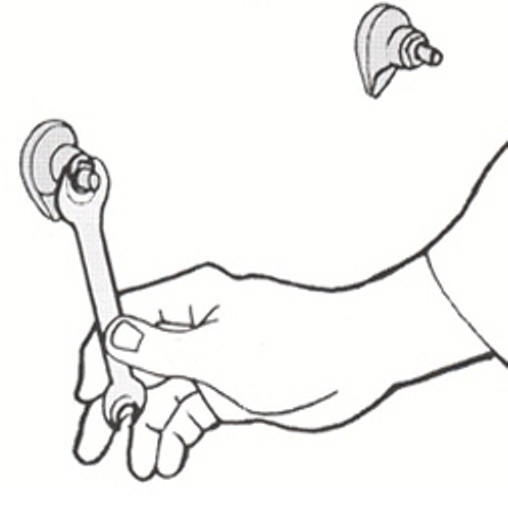

Фото 2 — Фиксация креплений

Фото 2 — Фиксация креплений

Установка радиаторов: СНиП

Монтаж отопления − радиаторов для обогрева помещения − должен производиться в соответствии со СНиП 3.05.01-85.

Общие правила установки радиаторов отопления по СНиП

  • Нормы установки радиаторов отопления предполагают крепление батареи относительно центра окна: так, чтобы он совпадал с центром батареи (погрешность в данном случае не должна превышать 2 см).
  • Правила установки также предполагают, что ширина радиатора должна быть рана 50-75% ширины подоконника.
  • Высота установки батареи над полом не должна превышать 12 см от уровня чистового пола до нижнего края радиатора. Расстояние между верхней панелью радиатора и подоконником не должно быть меньше 5 см.
  • Расстояние от стены до радиатора должно составлять от 2 до 5 см. В отдельных случаях поверхность стены перед установкой радиатора должна быть покрыта специальным теплоотражающим материалом.

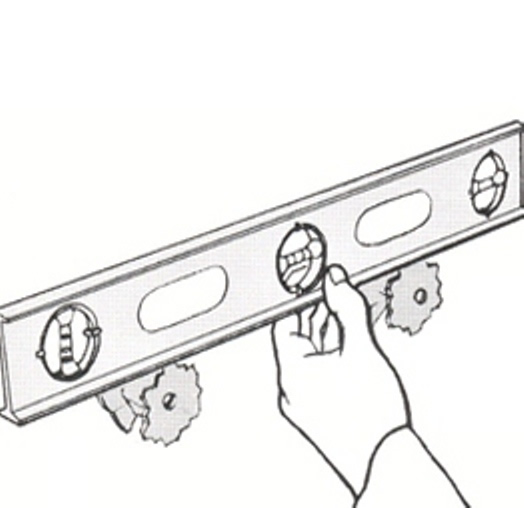

Фото 3 — Проверка креплений по уровню

Фото 3 — Проверка креплений по уровню

ВАЖНО! Нельзя размещать радиатор слишком низко или впритык к стене − это существенно повлияет на показатели теплоотдачи, а также попросту затруднит уборку под и за радиатором.

ВАЖНО! При установке радиаторов в однотрубных системах отопления использование большего количества секций, чем было использовано до того, запрещено. При установке радиаторов в системах с искусственной циркуляцией воды, если количество секций составляет 24 и больше, рекомендуется применять разносторонний метод подключения приборов обогрева.

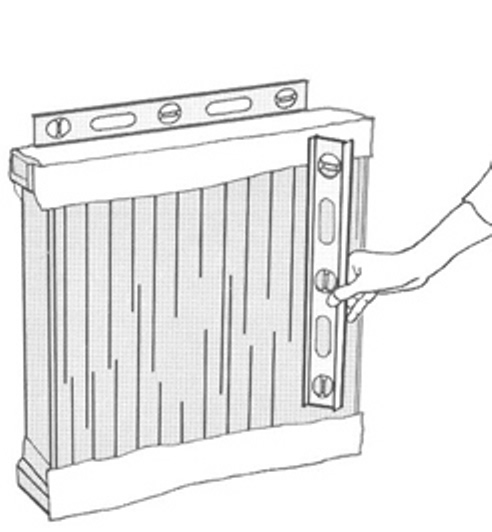

Фото 4 — Проверка радиатора, повешенного на крепления, по уровню

Фото 4 — Проверка радиатора, повешенного на крепления, по уровню

Установка алюминиевых радиаторов

Порядок установки алюминиевых радиаторов своими руками:

Собрать радиатор, ввернув радиаторные пробки, а также заглушку с прокладками и установив терморегулирующую арматуру, клапан Маевского и запорную арматуру.

Руководствуясь приведенными выше общими правилами расположения радиатора относительно окна, разметить места установки креплений.

При необходимости покрыть поверхность стены теплоотражающим материалом и закрепить кронштейны на стену (обязательно используйте уровень, для определения горизонтали, а также рулетку для определения длины вхождения кронштейна в стену).

Радиатор закрепить на кронштейны, расположив их крюки между секциями батареи. Соединить радиатор с централизованной или автономной системой отопления помещения по выбранной схеме подключения.

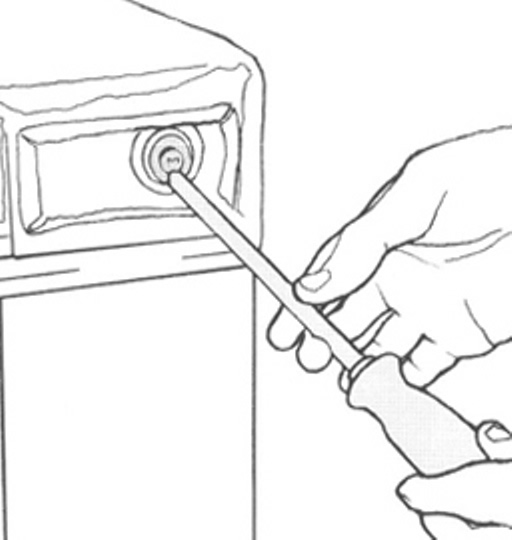

Фото 5 — Устранение транспортировочных пластиковых пробок

Фото 5 — Устранение транспортировочных пластиковых пробок

Монтаж алюминиевых радиаторов может быть произведен как в одно-, так и в двухтрубных системах отопления с горизонтальным или вертикальным трубопроводом. Данные радиаторы также могут быть использованы для отопления помещений с естественной и принудительной циркуляцией горячей воды.На сегодня рынок может предложить два варианта алюминиевых радиаторов:

  • Усиленные радиаторы с рабочим давлением до 16 атм. Такие батареи используются для отопления высотных жилых и нежилых зданий. Для отопления частного дома использование такого типа радиаторов неоправданно из-за высокой стоимости секций.
  • Европейский тип алюминиевых радиаторов, предназначенный для обогрева помещения при автономных системах отопления. Максимальное рабочее давление в таких радиаторах составляет не больше 6 атм.

Комплект установки алюминиевых радиаторов состоит из:

  • автоматического или ручного клапана выпуска воздуха (так называемый клапан Маевского);
  • заглушек (правая или левая резьба);
  • уплотнительных прокладок;
  • стоек или кронштейнов;
  • запорной или терморегулирующей арматуры.

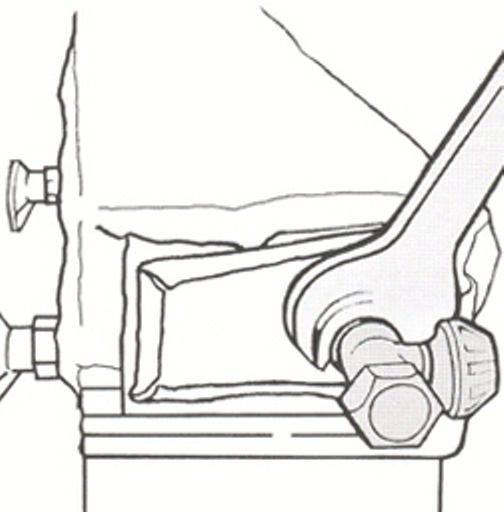

Фото 6 — Монтаж радиатора к системе отопления

Фото 6 — Монтаж радиатора к системе отопления

Установка чугунных радиаторов

Монтаж чугунных радиаторов процедурно в основном не отличается от установки алюминиевых отопительных приборов. В случае с чугунными изделиями важно, однако, не перегрузить стену, а также больше внимания уделить динамометрическим моментам.Чугунные радиаторы рекомендуют устанавливать под небольшим уклоном для того, чтобы внутри радиатора не скапливался горячий воздух (это может привести к снижению теплоотдачи прибора).

Чугунные радиаторы также имеют отличную от других систему сборки: перед установкой такой радиатор нужно развинтить, подкрутить ниппели и снова собрать радиатор воедино.Для крепления чугунных батарей в деревянных домах и у стен, имеющих сравнительно слабую конструкцию, предусмотрены варианты установки не на кронштейны, а на напольные подставки. При этом также выполняются и крепления на стену, однако они выполняют только поддерживающую функцию.

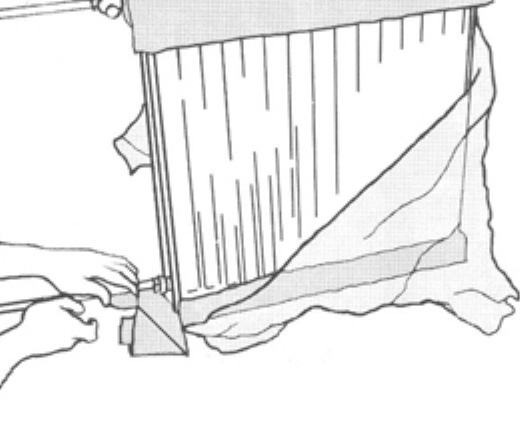

Фото 7 — Удаление защитной упаковочной пленки

Фото 7 — Удаление защитной упаковочной пленки

Установка биметаллических радиаторов

Преимущества монтажа именно биметаллических радиаторов, а не чугунных или алюминиевых в том, что они сравнительно мало весят и, при условии, что по показателям теплоотдачи алюминиевым они не уступают, биметаллические радиаторы способны бесперебойно работать даже при высоком давлении в системе. Способ монтажа, а также общие рекомендации по установке таких приборов отопления указаны в инструкции к товару.

ВАЖНО! Обратите внимание на рекомендации производителя относительно использования в комплексе с биметаллическими радиаторами труб, изготовленных из того или иного материала. Так, например, для большинства домов предусмотрен монтаж только металлических труб, а металлопластик может стоять только в частных домах, чья отопительная система работает при высоком давлении.

Стоимость установки радиаторов отопления

Стоимость установки радиатора будет напрямую зависеть от материала изделия, количества устанавливаемых секций для одной точки обогрева, а также общее количество устанавливаемых в квартире точек отопления. На общую сумму затрат на монтаж будет влиять и схема подключения, и стоимость комплектующих, необходимых для проведения работ.Своими руками выполнить такие работы, разумеется, можно. Однако это возложит на вас всю ответственность за работоспособность системы, а также за все возможные негативные последствия, связанные с её поломкой.Итак, сколько стоит установка радиатора? В среднем, все работы по обустройству одной точки обогрева в квартире могут затянуть на 40-50$.

Монтаж радиатора:

  • Киев − 250-350 грн. за точку;
  • Москва − 2 650-3 000 руб. за точку.
  • Отдельно рассчитывается стоимость работ по подводу или замене труб отопления.
