Фундамент из винтовых свай – плюсы и минусы. Ремонт и реконструкция

Винтовая свая представляет собой сварную одношовную стальную трубу с завальцованным наконечником, к которой приваривают специальную лопасть в 1,25 раза больше, чем сам ствол. Сваи обязательно покрывают составом на основе эпоксидной смолы и эмали,что обеспечивает антикоррозийный эффект. Идеальным материалом для свай является оцинкованное железо.

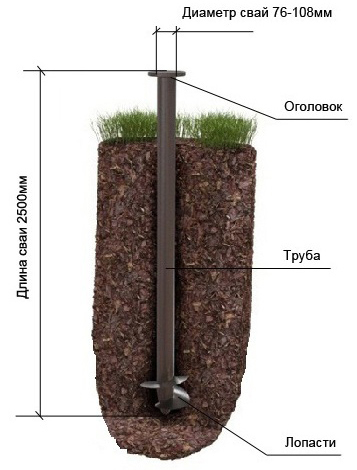

Фото 1 – Образец винтовой сваи

Фундамент из винтовых свай имеет широкое применение и отличается диаметром:

• 57 мм используют для установки сетки типа «Рабица» или монтажа заборов. Конструкция выдерживает относительно легкий вес – 1-2 тонны, а толщина стенки ствола составляет 2,5 мм;
• 76 мм идеально подходит для забора из профнастила. Нагрузка может доходить до 3 тонн при толщине стенки трубы 2,5 мм;
• 89 мм прокладывают под кирпичные заборы, летние беседки, террасы, веранды свесом от 3 до 5 тонн и толщиной металла стенки 3 мм, а лопасти 4 мм;
• 108 мм эффективен при возведении домов из бруса, бревна с деревянным или металлическим каркасом и рассчитан на вес 5-8 тонн с толщиной металла4 мм, лопасти 5 мм;
• 133 мм применяют для строительства более тяжелых домов из кирпича, пеноблока, газосиликата, керамзита и рассчитаны они на вес 8-11 тонн с толщиной стенок и лопастей 5 мм.

ВАЖНО! Главным минусом винтовых свай является их подверженность коррозии, поэтому приобретать их нужно только у профессионалов, которые не сэкономят копейки на высококачественном покрытии,правильно сварят шов и дадут вам гарантию, что строение простоит не одно десятилетие.

Следует заметить, что установка в твердые породы или каменистый грунт весьма сложная и потребует дополнительных затрат. Все недостатки строительного материала с лихвой перекрывают их достоинства:

• широкий спектр применения: возведение линий электропередач, мостов, причалов, бань и других малоэтажных строений;
• возможность установки в любое время года;
• относительно низкая цена на монтаж и сам материал;
• возможность ремонта, замены и укрепления бетоном;
• не требуется дополнительное время для усадки. Сразу после монтажа можно продолжать строительство объекта;
• нет необходимости в подготовке и выравнивании земельной поверхности;
• удобный монтаж на болотистой, водянистой, глинистой почве и осыпях.

Фото 2 – Установка винтовых свай зимой

Несомненным преимуществом является и скорость монтажа. Вполне реально закончить полный цикл работ за один день.

Фото 3 – Образец установки в мягкий глиняный, торфяной или водный грунт

Расчет фундамента

Для начала составляют предварительный проект и проводят оценку грунта под фундамент.Чтобы сделать его долговечным, необходимо серьезно и внимательно отнестись к расчету, определив количество штук и расстояние между винтовыми сваями.

Состоит расчет фундамента из двух частей:

1. Общий вес строения и нагрузка на фундамент с учетом фактического веса материала, из которого будет возводиться строение, плюс полезная нагрузка (во время эксплуатации прибавляют 150 кг на метр квадратный для жилого помещения и 200 кг на метр квадратный для административного или офисного здания). Не забудьте про дополнительную снеговую нагрузку зимой;

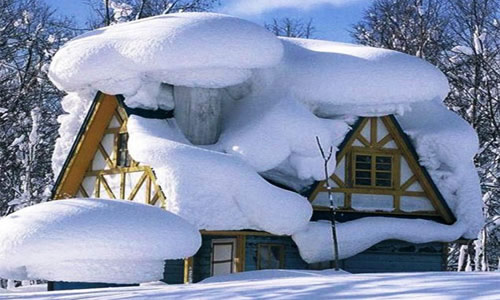

Фото 4 – Заснеженный дом на винтовых сваях

2. Характеристики грунта определяют возможный вес строения без риска проседания, и рассчитываются только, исходя из геологических изысканий.Если проведение исследований невозможно необходимо воспользоваться помощью специалистов и применить схемы минимально-расчетной нагрузки на каждую единицу.Длина свай так же зависит от места установки и может составлять от 1650 мм до 7000 мм. Если длинны не хватает, то ее можно нарастить.

Ремонт и восстановление фундамента винтовыми сваями

С течением времени многим готовым строениям необходим ремонт. Причины могут быть самыми разными, например, за длительный период эксплуатации некоторые элементы фундамента могут деформироваться (осесть или подняться), что неизбежно приведет к перекосу всего дома.Восстановление фундамента винтовыми сваями позволяет продлить срок службы здания. Современная технология замены заключается в следующем:

1. сваи вкручивают по периметру дома на расстоянии 30 см от стен;
2. строение поднимается домкратами или другой грузоподъемной техникой;
3. производится замена фундамента на винтовые сваи;
4. все сваи соединяются обвязкой и образуют новую опору, на которую опускают дом.

Данный способ реконструкции старого фундамента является самым эффективным и недорогим. Если дом находится в нормальном состоянии, а фундамент пришел в негодность, то есть прямой смысл провести такую реставрацию. Существует и второй вариант спасения дома. Можно сделать новый фундамент рядом, укрепить его и перенести строение.

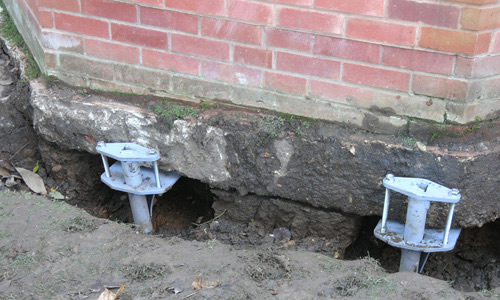

Фото 5 – Ремонт и восстановление фундамента винтовыми сваями

Материалы для обвязки винтовых свай

После монтажа винтовых свай обязательно необходимо произвести их обвязку. Для этого используют следующие материалы:

• швеллер;
• двутавр;
• уголок;
• брус;
• бетон.

Выбор материала зависит от веса строения. Швеллер обычно используют для более тяжелых конструкций. Диаметр свай должен быть не меньше 108 мм, а высота не ниже 2500 мм. Если грунт на вашем участке мягкий или водянистый и сезонный перепад высот может доходить до 100 см (например, вода под фундаментом зимой замерзает и выпирает дом наверх, а весной тает и дом садится), то обвязка швеллером или уголком сохранит ваше строение от появления трещин и перекосов. Двутавр – это профиль повышенной прочности, сечение которого напоминает букву «Н». Он изготавливается из низкогированной и углеродистой стали, является стойким к большому продольному напряжению.

Самым популярным материалом для строительства фундамента остается деревянный брус, потому что с ним легко работать (если винтовые сваи не выставлены на одном уровне, то их можно выровнять, выпилив необходимую глубину в самом брусе в месте соединения с опорой). Дополнительным преимуществом является доступная цена и долговечность конструкции.

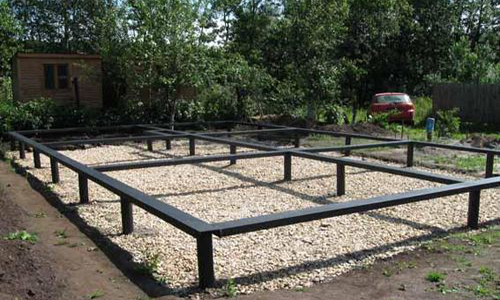

Фото 6 – Обвязка винтовых свай швеллером

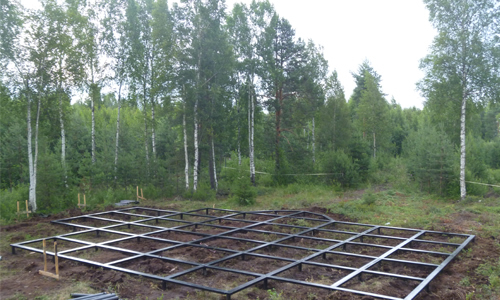

Фото 7 – Обвязка винтовых свай уголком

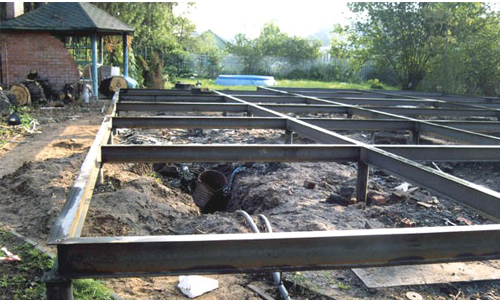

Фото 8 – Обвязка винтовых свай двутавром

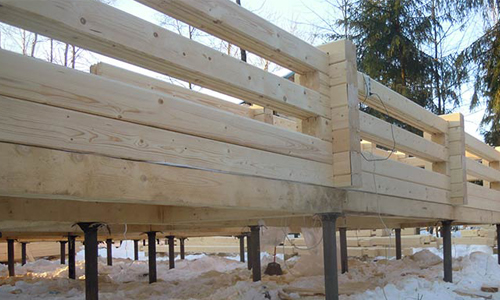

Фото 9 – Обвязка винтовых свай брусом

Необходимо учитывать, что обвязку из любого материала производят только в том случае, если винтовые сваи находятся на 60 см выше от грунта. Бетонные блоки БФ так же эффективно применяется для укрепления фундамента.

Установка свайно-винтового фундамента своими руками

Данный проект займет немного времени и усилий. Вы сможете своими руками установить новый фундамент из винтовых свай.Для начала возьмите калькулятор и просчитайте — сколько и какого материала вам понадобится. Конечно, винтовую сваю можно сварить и самостоятельно. Для этого можно приобрести одну штуку, а остальные изготовить по ее подобию, либо воспользоваться готовыми расчетами.

Привлеките друзей и вкрутите сваи в грунт, пользуясь заранее подготовленными чертежами. Сам процесс похож на то, как будто бы вы вкручиваете гигантский саморез. Что бы облегчить установку, в верхней части сваи можно просверлить отверстие и вдеть штангу, держась за которую вдвоем с разных сторон можно быстро ввинчивать одну опору за другой.

Последовательность монтажа:

1. Подготовьте заранее колышки и разметьте места установки свай. Углы должны быть ровными, а размеры и диагонали совпадать с чертежом;
2. Под каждым колышком необходимо выкопать небольшую лунку, глубиной 10-15 см и шириной больше лопасти на 2-3 см. Можно и не подготавливать лунки, но это немного затруднит вкручивание сваи в грунт;
3. При помощи штанги вкрутите сваю в землю, постоянно следя за вертикальностью ее установки. Глубина зависит от веса строения и уровня промерзания грунта;
4. Проверьте и выровняйтеверх всех свай. Лишнее срежьте «болгаркой»;
5. Можно залить в сваю бетон для увеличения прочности;
6. К верху каждой необходимо приварить металлическую пластину, таким образом, чтобы она выступала со всех сторон на пару сантиметров;
7. Далее выполняют обвязку из ранее выбранного материала.

Чем ровнее вы установите винтовые сваи, тем прочнее и надежнее будет ваше строение.

Внешний вид фундамента

По окончанию всех строительных работ возникает вопрос – чем же закрыть винтовой фундамент, чтобы придать дому красивый и законченный вид. Самый популярный метод – это отделка цоколя специальной маскировкой. Обычно используют декоративные панели и цокольный сайдвинг.

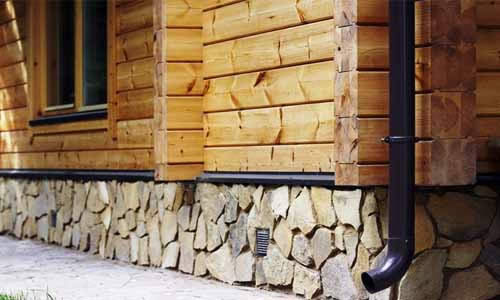

Фото 11 – Декоративная облицовка винтового фундамента

Производя облицовку, не забудьте оставить зазор между панелью и замлей (приблизительно 5-7 см). Его можно закрыть металлической сеткой для того, чтобы под дом не попадали домашние животные. Расстояние необходимо для естественной вентиляции и устойчивости конструкции в рыхлом грунте.

Тепло и комфорт

Главным недостатком свайно-винтового фундамента является холодный пол в помещении из-за свободного поступления холодного воздуха под него. Когда в помещении прохладно, ни о каком комфорте и речи быть не может. Утепление необходимо производить комплексно внутри и снаружи, а делят его на следующие этапы:

• гидроизоляция свай и обвязки;
• возведение конструкции, которая заменит цоколь;
• присыпка керамзитом или грунтом.

Постройте конструкцию на подобии цоколя и прикрепите к нему декоративную панель. Это устройство будет главным утеплительным материалом. Дополнительно изнутри к декоративной панели можно приклеить пенопласт или любой другой утеплитель, а стыки заделать монтажной пеной.

Отзывы пользователей о ремонте фундамента винтовыми сваями самые положительные. Существует много различных причин выхода основания дома из строя. Данный метод является самым простым и надежным, продлевает срок эксплуатации строения и стоит относительно дешево.

Цена ремонта фундамента винтовыми сваями зависит от сложности, объема работы и количества необходимых материалов. Обычно определяется специалистом на месте. Если вы решились отремонтировать фундамент сами, то смету посчитать просто: цена материала плюс доставка.

Приведем образец расчета цены на фундамент красно-щитового дома, размером 3х3. Для замены или постройки нового фундамента необходимо 6 свай диаметром 89 мм, что в среднем составляет

• 18 000 рублей или;
• 5 000 гривен.

Реконструкция фундамента винтовыми сваями так же очень популярна среди владельцев малоэтажных строений. Отзывы самые положительные, потому что при минимальных затратах денег и времени клиенты восстанавливают, разрушившиеся фундаменты и спасают свои дома от перекосов и разрушений. Цена реконструкции зависит от объема работы, количества необходимых материалов и транспортных расходов.

Винтовые сваи или ленточный фундамент?

Что выбрать винтовые сваи или ленточный фундамент? Конечно же, решение останется за вами,но ленточный фундамент достойная альтернатива винтовым сваям. Он представляет собой железобетонную полосу, которая прокладывается по периметру всего дома и сохраняет единую форму поперечного сечения. Ленточный фундамент выдерживает чуть большие нагрузки, но его тяжело транспортировать, да и устанавливать необходимо при помощи спецтехники.

Возможен и комбинированный монтаж ленточного фундамента на винтовых сваях.Применяется в местах, где необходимо обеспечить неподвижность дома в мягком, сыпучем грунте, но строение при этом массивное и тяжелое.Отзывы пользователей о комбинированном фундаменте очень хорошие, но сделать его своими руками не представляется возможным.

Цены колеблются в зависимости от размера и качества. Средняя стоимость:

• от 100 до 2200 гривен или;
• от 300 до 7000 рублей.
