Чертежи беседок из дерева и металлопрофиля

Правильно подобранный чертеж сразу дает представление о том, как впишется беседка в ландшафтный дизайн участка. Чертежи просто не заменимы, если вы планируете прибегнуть к помощи строителей, так им будет понятен проект конструкции.

Рисунок 1 – Проект прямоугольной беседки

Перед тем, как приступать к созданию чертежа,подумайте, какие задачи будет решать беседка и как она должна выглядеть.

Решающими будут такие моменты:

• форма беседки (восьмиугольная, шестиугольная, прямоугольная и т.д.);
• на какое количество людей рассчитана беседка;
• обязательно необходимо учесть сезонность использования (лето, зима, круглый год);
• форма крыши.

ВАЖНО! Для дачи традиционно выбирают угловые беседки. Такие беседки очень компактны и имеют привлекательный внешний вид. Беседка этого типа очень компактна и поместится на небольшом уголке дачного участка.

На большом участке хорошо будет выглядеть шестиугольная постройка. Для начинающих строителей дачных построек наиболее подойдет простая в исполнении четырехугольная беседка. Чертежи такой беседки выглядят проще остальных, их легко сделать своими руками.

Фото 1 – Угловая беседка

Размеры беседки зависят от размеров дачного участка и количества отдыхающих в ней. Для большой семьи предпочтительно выбирать габаритные конструкции, которые можно оборудовать мангалом и печью-барбекю. Беседка с барбекю просто незаменима на даче.

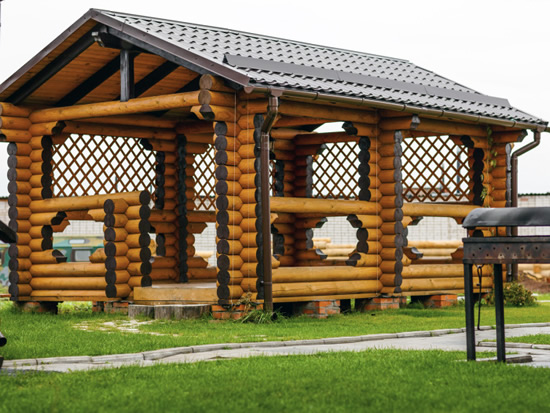

Фото 2 – Большая беседка

Проект беседки за короткое время можно создать в современных компьютерных программах. Для тех, кто плохо владеет новым технологиям и привык действовать по старинке, всегда найдется бумага и карандаш.

Построить садовую беседку не сложно, главное это подобрать материалы и следовать чертежу. Перед строительством еще раз необходимо продумать конструкционные особенности беседки:

• место расположения;
• габариты;
• вид Материалов;
• тип фундамента.

Всегда лучше внести изменения на этапе подготовке чертежа, чем на этапе строительства.

На фото изображено проект беседки.

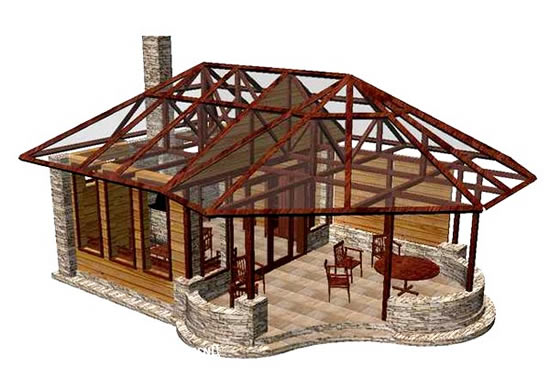

Рисунок 2 – Проект беседки с гостевой и кухонной зоной

Чертежи беседок из дерева

Даже такие простые беседки как деревянные имеют свои конструкционные особенности.

ВАЖНО! Деревянные беседки рекомендуется устанавливать на возвышенном месте и на прочном фундаменте. Данные рекомендации исключат возможность сильного промокания беседки во время дождей. Меньше влаги попадет на беседку и во время таяния снега весной. Такие простые правила помогут продлить срок эксплуатации деревянных построек.

Основная работа заключается в строительстве каркаса и крыши. Для того чтобы конструкция выдержала вес крыши, надо выбирать очень крепкие опорные столбы и балки, они отвечают за устойчивость всего сооружения в целом. Поэтому, после установки вертикальных направляющих, прежде чем начинать установку крыши, необходимо соединить их поперечинами. Таких поперечин должно быть несколько,их можно расположить внизу, вверху и в середине, где они будут выступать в качестве перил беседки.

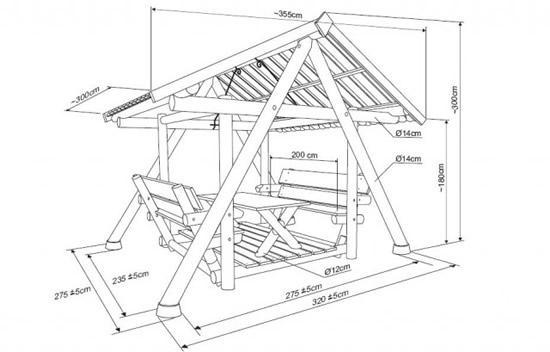

Рисунок 3 – Чертеж деревянной беседки

В чертеже нужно указать количество необходимых материалов. Для строительства деревянной беседки понадобится 1,5 кубометров досок. Для кровли будет достаточно 8-9 рулонов мягкой кровли. Материал легко разрезать на необходимые части, даже без специальных инструментов.

Вы можете подготовить чертеж беседки своими руками, особенно, если вы не новичок в этом деле и имеете опыт в строительстве дачных построек. Предварительно ознакомьтесь с готовыми чертежами. Если вы определились с дизайном, остается заняться технической стороной дела – выполнить чертеж и указать размеры.

Рекомендуется подготовить несколько типов чертежей:

1. Чертеж основания беседки с опорными столбами. Тут же изображается конструкция пола и нижняя обвязка.
2. Чертеж каркаса и основанием для крыши. Можно отображать расположение перил и лавочек, если они крепятся к каркасу постройки.
3. Проект крыши. Здесь изображают стропильную систему и другие детали изготовления кровли.

На фото изображено чертеж крыши беседки

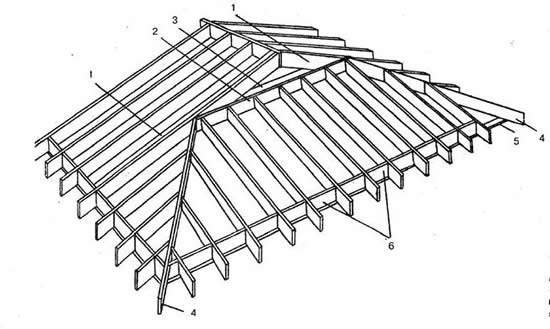

Рисунок 4 – Чертеж крыши беседки

Беседка из металлопрофиля

Такая беседка – простая в исполнении, для ее строительства понадобятся:

• круглые трубы;
• прямоугольные трубы;
• уголки.

Беседку из металлопрофиля можно собрать при помощи болтовых или сварных соединений.

Подробный чертеж беседки имеет следующий вид.

На фото изображен чертеж металлической беседки

Рисунок 5 – Чертеж беседки из металла

Размеры беседки:

• Оптимальная высота 3-3,5 метра от фундамента до конька.
• Площадь беседки может быть самой разной, от 2х2 метра, все зависит от размеров участка.

Беседку не сложно построить своими руками. Ознакомьтесь с этапами работ и приступайте к строительству.

1. Установка фундамента.
2. Установка стоек- опор для каркаса. Металопрофиль вставляют в подготовленные ямки и бетонируют.
3. Монтаж кровельной системы и перемычек.
4. Работа с нижней частью конструкции: она может быть закрытой или полуоткрытой, все зависит от чертежа.
5. Если вы используете сварку, то беседка получится стационарной. Используйте сборку на болтах, если планируете демонтировать беседку.
6. Обвязку беседки не обязательно делать металлической, можно обойтись решеткой из деревянных реек.
7. На последнем этапе необходимо обработать металлические и деревянные элементы защитными составами.

Беседка восьмигранная чертеж

Восьмиугольная беседка отличается хорошей вместительностью. В беседке поместится практически любая мебель: стол, стулья, диванчик для отдыха. Построить восьмиугольную беседку своими руками не так сложно, как может показаться. Чертеж восьмиугольной беседки можно найти в интернете или подготовить самому. В процессе создания чертежа тщательно продумайте и измеряйте все составляющие беседки.

Как построить? Строительство беседки будет состоять из нескольких этапов, каждый этап должен происходить в соответствии с чертежом.

1. Установка фундамента и пола конструкции.
2. Необходимо подсоединить перила к столбам.
3. Подсоединить арки к столбам.
4. К центральной ступице необходимо подсоединить две балки, одна должна располагаться напротив другой. Дальше следует поместить соединенные с центральной ступицей балки в пропил балки сверху столбов. Затем можно присоединить оставшиеся шесть балок.
5. На этом этапе остается подсоединить полоски. Основание полосок должно находиться на одном уровне с основанием каждого конца балки.

На фото изображено восьмигранную беседку

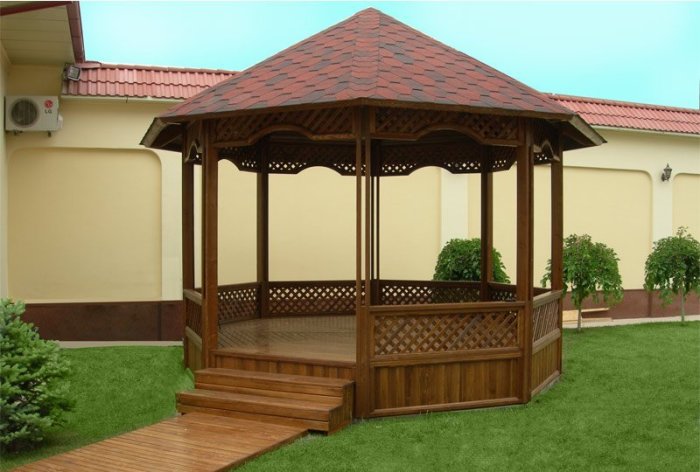

Фото 3 – Восьмигранная беседка

Чертеж квадратной беседки

Проект квадратной беседки, как и любой другой должен иметь описание схемы технических узлов, а так же рабочие планы фундамента, стен и крыши.

Чертеж 4-угольной беседки не отличается сложностью, его под силу сделать даже новичкам. Деревянная беседка получится вместительной и в тоже время займет мало места для установки на дачном участке. Квадратная форма постройки прекрасно подойдет под классический ландшафтный дизайн.

Беседку деревянную можно приобрести по цене: 26541 рубля.

Рисунок 6 – Чертеж квадратной беседки

Чертежи позволяют не отходить от задуманного проекта в процессе строительства и позволяют избежать многих ошибок.
